Douane code
85.015.100
Land van oorsprong
BG
EAN code
4052568460402
Artikelnummer Festo
5255439
Type

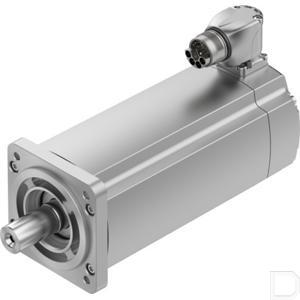

Servomotor EMMT
Omgevingstemperatuur
-40:40
Conform norm
IEC 60034
Inbouwpositie
Willekeurig
Productgewicht
3360
CE-teken (zie conformiteitsverklaring)
Conform EU-EMC-richtlijn:Conform EU-laagspanningsrichtlijn:conform EU-RoHS-richtlijn
Goedkeuring
RCM Mark:c UL us - Recognized (OL)
Beschermingsklasse
IP40
Corrosiebestendigheidsklasse KBK
0 - geen corrosiebelasting
Lagertemperatuur
-40:70
Materiaal-informatie
RoHS conform
Wikkelingsweerstand fase-fase
7.43
Wikkelingsinductiviteit fase-fase
31.8
Wikkelingsschakeltype
Ster inwendig
Max. toerental
6800
Relatieve luchtvochtigheid
0 - 90 %
Nominaal draaimoment
2.2
Nominale stroom motor
2.2
Nominaal toerental
3000
Piekmoment
6.4
Piekstroom
9
Motorconstante
1
Massatraagheidsmoment rem
0.249
Stilstandsdraaimoment
2.6
Continue houdstroom
2.6
Rotorpositiesensor
Encoder absolut single turn
Temperatuurbewaking
Digitale motortemperatuuroverdracht via EnDat 2.2
Houdmoment rem
4.5
Vermogensopname rem
12
Bedrijfsspanning DC rem
24
Toegestane radiale asbelasting
620
Toegelaten axiale asbelasting
120
Nominale bedrijfsspanning DC
680
Spanningsconstante fase-fase
70.7
Rotorpositiesensor interface
EnDat 22
Rotorpositiegever meetprincipe
Inductief
Aanwijzing bij de omgevingstemperatuur
tot 80 °C met derating van -1,5% per graad Celsius
Schakelingen blokkeerrem
10 mio. lege activeringen (zonder wrijvingsarbeid)
Interfacecode motor out
80P
LABS-conformiteit
VDMA24364-zone III
Max. opstelhoogte
4000
Informatie over max. installatiehoogte
Vanaf 1.000 m alleen met derating van -1,0% per 100 m
Totaal uitgaand traagheidsmoment
1.285
Nominaal vermogen motor
690
Trillingsbestendigheid
Transportcontrole met scherptegraad 2 conform FN 942017-4 en EN 60068-2-6
Schokbestendigheid
Schoktest met scherptegraad 2 conform FN 942017-5 en EN 60068-2-27
Hoekversnelling
100000
Energie-efficiëntie
ENEFF (CN) / Class 2
MTTF, deelcomponent
190 jaar, rotorpositiesensor
Bedrijfstype volgens EN 60034-1
S1
Warmteklasse conform EN 60034-1
F
Rotorpositiesensor resolutie
18
UKCA-teken (zie conformiteitsverklaring)
volgens de UK-voorschriften voor EMC:volgens de UK RoHS-voorschriften:volgens de UK-voorschriften voor elektrisch productie-apparatuur
Aantal noodstops per uur
1
Elektrische aansluiting 1, aansluittype
Hybride stekker
Elektrische aansluiting 1, aansluittechniek
M23x1
Elektrische aansluiting 1, aantal polen/aders
15
Elektrische aansluiting 1, aansluitschema
995913
Vervuilingsgraad
2
Certificaat instantie van afgifte
UL E342973
Informatie over beschermingsklasse
IP40 voor motoras zonder radiale asafdichtingsring:IP65 voor motoras met radiale asafdichtingsring:IP67 voor motorbehuizing inclusief aansluittechniek
Max. wikkelingstemperatuur
155
Motorbouwvorm conform EN 60034-7
IM B5:IM V1:IM V3
Rondloopnauwkeurigheid, coaxialiteit, vlakloop conform DIN SPEC 42955
N
Balanstolerantie
G 2,5
Grendelmoment
<1,0% van het piekmoment
Levensduur lager bij nominale condities
20000
Aantal poolparen
5
Stilstandsdraaimomentconstante
1.17
Wikkeling langsinductiviteit Ld (fase)
19.4
Wikkeling dwarsinductiviteit Ld (fase)
23.8
Elektrische tijdconstante
6.4
Thermische tijdconstante
45
Thermische weerstand
0.78
Meetflens
250 x 250 x 15 mm, staal
Rotorpositiesensor fabrikantaanduiding
ECI 1118
Rotorpositiesensor absoluut detecteerbare omwentelingen
1
Rotorpositiesensor bedrijfsspanning DC
5
Rotorpositiesensor bedrijfsspanningsbereik DC
3.6:14
Rotorpositiesensor positiewaarden per omwenteling
262144
Rotorpositiesensor systeemnauwkeurigheid hoekmeting
-120:120
Stroomverbruik rem
0.5
Spoelweerstand rem
48
Spoelinductiviteit rem
1000
Scheidingstijd rem
55
Sluittijd rem
15
Inschakelvertraging DC rem
3
Max. stationair toerental rem
10000
Max. wrijvingsarbeid per remproces
8200
Max. mechanisch toerental
14000
Totale wrijvingsarbeid rem
580
