Douane code
85.015.220
Land van oorsprong
BG
EAN code
4052568461423
Artikelnummer Festo
5255537
Type

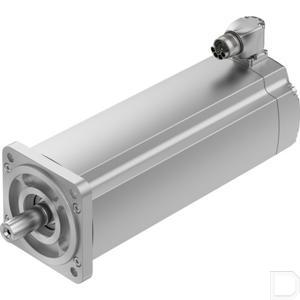

Servomotor EMMT
Omgevingstemperatuur
-40:40
Conform norm
IEC 60034
Inbouwpositie
Willekeurig
Productgewicht
10100
CE-teken (zie conformiteitsverklaring)
Conform EU-EMC-richtlijn:Conform EU-laagspanningsrichtlijn:conform EU-RoHS-richtlijn
Goedkeuring
RCM Mark:c UL us - Recognized (OL)
Beschermingsklasse
IP40
Corrosiebestendigheidsklasse KBK
0 - geen corrosiebelasting
Opslagtemperatuur
-40:70
Materiaal-informatie
RoHS conform
Wikkelingsweerstand fase-fase
1.49
Wikkelingsinductiviteit fase-fase
15.7
Wikkelingsschakeltype
Ster inwendig
Max. toerental
4530
Relatieve luchtvochtigheid
0 - 90 %
Nominaal draaimoment
6.6
Nominale stroom motor
4.3
Nominaal toerental
2700
Piekmoment
30.5
Piekstroom
28.6
Motorconstante
1.54
Massatraagheidsmoment rem
2.15
Stilstandsdraaimoment
10.4
Continue houdstroom
6.7
Rotorpositiesensor
Encoder absoluut, multi-turn
Temperatuurbewaking
Digitale motortemperatuuroverdracht via EnDat 2.2
Houdmoment rem
18
Vermogensopname rem
24
Bedrijfsspanning DC rem
24
Toegestane radiale asbelasting
1110
Toegelaten axiale asbelasting
200
Nominale bedrijfsspanning DC
680
Spanningsconstante fase-fase
106
Rotorpositiesensor interface
EnDat 22
Rotorpositiegever meetprincipe
Inductief
Aanwijzing bij de omgevingstemperatuur
tot 80 °C met derating van -2,25% per graad Celsius
Schakelingen blokkeerrem
10 mio. lege activeringen (zonder wrijvingsarbeid)
Interfacecode motor out
100A
LABS-conformiteit
VDMA24364-zone III
Max. opstelhoogte
4000
Informatie over max. installatiehoogte
Vanaf 1.000 m alleen met derating van -1,0% per 100 m
Totaal uitgaand traagheidsmoment
8.06
Nominaal vermogen motor
1870
Trillingsbestendigheid
Transportcontrole met scherptegraad 2 conform FN 942017-4 en EN 60068-2-6
Schokbestendigheid
Schoktest met scherptegraad 2 conform FN 942017-5 en EN 60068-2-27
Hoekversnelling
100000
Energie-efficiëntie
ENEFF (CN) / Class 2
MTTF, deelcomponent
190 jaar, rotorpositiesensor
Bedrijfstype volgens EN 60034-1
S1
Warmteklasse conform EN 60034-1
F
Rotorpositiesensor resolutie
19
UKCA-teken (zie conformiteitsverklaring)
volgens de UK-voorschriften voor EMC:volgens de UK RoHS-voorschriften:volgens de UK-voorschriften voor elektrisch productie-apparatuur
Aantal noodstops per uur
1
Elektrische aansluiting 1, aansluittype
Hybride stekker
Elektrische aansluiting 1, aansluittechniek
M23x1
Elektrische aansluiting 1, aantal polen/aders
15
Elektrische aansluiting 1, aansluitschema
995913
Vervuilingsgraad
2
Certificaat instantie van afgifte
UL E342973
Informatie over beschermingsklasse
IP40 voor motoras zonder radiale asafdichtingsring:IP65 voor motoras met radiale asafdichtingsring:IP67 voor motorbehuizing inclusief aansluittechniek
Max. wikkelingstemperatuur
155
Motorbouwvorm conform EN 60034-7
IM B5:IM V1:IM V3
Rondloopnauwkeurigheid, coaxialiteit, vlakloop conform DIN SPEC 42955
N
Balanstolerantie
G 2,5
Grendelmoment
<1,0% van het piekmoment
Levensduur lager bij nominale condities
20000
Aantal poolparen
5
Stilstandsdraaimomentconstante
1.75
Wikkeling langsinductiviteit Ld (fase)
8.7
Wikkeling dwarsinductiviteit Ld (fase)
11.8
Elektrische tijdconstante
15.8
Thermische tijdconstante
71
Thermische weerstand
0.46
Meetflens
300 x 300 x 20 mm, staal
Rotorpositiesensor fabrikantaanduiding
EQI 1331
Rotorpositiesensor absoluut detecteerbare omwentelingen
4096
Rotorpositiesensor bedrijfsspanning DC
5
Rotorpositiesensor bedrijfsspanningsbereik DC
3.6:14
Rotorpositiesensor positiewaarden per omwenteling
524288
Rotorpositiesensor systeemnauwkeurigheid hoekmeting
-65:65
Stroomverbruik rem
1
Spoelweerstand rem
24
Spoelinductiviteit rem
900
Scheidingstijd rem
80
Sluittijd rem
40
Inschakelvertraging DC rem
5
Max. stationair toerental rem
10000
Max. wrijvingsarbeid per remproces
15000
Max. mechanisch toerental
13000
Totale wrijvingsarbeid rem
3600
