Douane code
85.015.220
Land van oorsprong
BG
EAN code
4052568461409
Artikelnummer Festo
5255535
Type

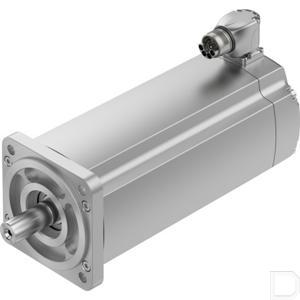

Servomotor EMMT
Omgevingstemperatuur
-40:40
Conform norm
IEC 60034
Inbouwpositie
Willekeurig
Productgewicht
8700
CE-teken (zie conformiteitsverklaring)
Conform EU-EMC-richtlijn:Conform EU-laagspanningsrichtlijn:conform EU-RoHS-richtlijn
Goedkeuring
RCM Mark:c UL us - Recognized (OL)
Beschermingsklasse
IP40
Corrosiebestendigheidsklasse KBK
0 - geen corrosiebelasting
Opslagtemperatuur
-40:70
Materiaal-informatie
RoHS conform
Wikkelingsweerstand fase-fase
1.49
Wikkelingsinductiviteit fase-fase
15.7
Wikkelingsschakeltype
Ster inwendig
Max. toerental
4530
Relatieve luchtvochtigheid
0 - 90 %
Nominaal draaimoment
7.2
Nominale stroom motor
4.7
Nominaal toerental
2700
Piekmoment
30.5
Piekstroom
28.6
Motorconstante
1.54
Stilstandsdraaimoment
10.8
Continue houdstroom
7
Rotorpositiesensor
Encoder absoluut, multi-turn
Temperatuurbewaking
Digitale motortemperatuuroverdracht via EnDat 2.2
Toegestane radiale asbelasting
1110
Toegelaten axiale asbelasting
200
Nominale bedrijfsspanning DC
680
Spanningsconstante fase-fase
106
Rotorpositiesensor interface
EnDat 22
Rotorpositiegever meetprincipe
Inductief
Aanwijzing bij de omgevingstemperatuur
tot 80 °C met derating van -1,75% per graad Celsius
Interfacecode motor out
100A
LABS-conformiteit
VDMA24364-zone III
Max. opstelhoogte
4000
Informatie over max. installatiehoogte
Vanaf 1.000 m alleen met derating van -1,0% per 100 m
Totaal uitgaand traagheidsmoment
5.77
Nominaal vermogen motor
2030
Trillingsbestendigheid
Transportcontrole met scherptegraad 2 conform FN 942017-4 en EN 60068-2-6
Schokbestendigheid
Schoktest met scherptegraad 2 conform FN 942017-5 en EN 60068-2-27
Hoekversnelling
100000
Energie-efficiëntie
ENEFF (CN) / Class 2
MTTF, deelcomponent
190 jaar, rotorpositiesensor
Bedrijfstype volgens EN 60034-1
S1
Warmteklasse conform EN 60034-1
F
Rotorpositiesensor resolutie
19
UKCA-teken (zie conformiteitsverklaring)
volgens de UK-voorschriften voor EMC:volgens de UK RoHS-voorschriften:volgens de UK-voorschriften voor elektrisch productie-apparatuur
Elektrische aansluiting 1, aansluittype
Hybride stekker
Elektrische aansluiting 1, aansluittechniek
M23x1
Elektrische aansluiting 1, aantal polen/aders
15
Elektrische aansluiting 1, aansluitschema
995913
Vervuilingsgraad
2
Certificaat instantie van afgifte
UL E342973
Informatie over beschermingsklasse
IP40 voor motoras zonder radiale asafdichtingsring:IP65 voor motoras met radiale asafdichtingsring:IP67 voor motorbehuizing inclusief aansluittechniek
Max. wikkelingstemperatuur
155
Motorbouwvorm conform EN 60034-7
IM B5:IM V1:IM V3
Rondloopnauwkeurigheid, coaxialiteit, vlakloop conform DIN SPEC 42955
N
Balanstolerantie
G 2,5
Grendelmoment
<1,0% van het piekmoment
Levensduur lager bij nominale condities
20000
Aantal poolparen
5
Stilstandsdraaimomentconstante
1.75
Wikkeling langsinductiviteit Ld (fase)
8.7
Wikkeling dwarsinductiviteit Ld (fase)
11.8
Elektrische tijdconstante
15.8
Thermische tijdconstante
71
Thermische weerstand
0.46
Meetflens
300 x 300 x 20 mm, staal
Rotorpositiesensor fabrikantaanduiding
EQI 1331
Rotorpositiesensor absoluut detecteerbare omwentelingen
4096
Rotorpositiesensor bedrijfsspanning DC
5
Rotorpositiesensor bedrijfsspanningsbereik DC
3.6:14
Rotorpositiesensor positiewaarden per omwenteling
524288
Rotorpositiesensor systeemnauwkeurigheid hoekmeting
-65:65
Max. mechanisch toerental
13000
