Douane code
85.015.100
Land van oorsprong
CN
EAN code
4052568459208
Artikelnummer Festo
8097193
Type

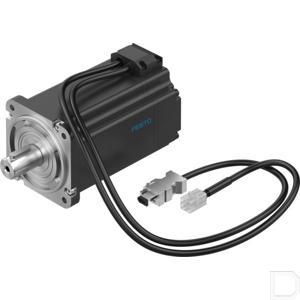

Servomotor EMMB
Omgevingstemperatuur
-15:40
Conform norm
IEC 60034
Inbouwpositie
Willekeurig
Productgewicht
2800
CE-teken (zie conformiteitsverklaring)
Conform EU-EMC-richtlijn:Conform EU-laagspanningsrichtlijn:conform EU-RoHS-richtlijn
Goedkeuring
c UL us - Recognized (OL)
Beschermingsklasse
IP65
Corrosiebestendigheidsklasse KBK
0 - geen corrosiebelasting
Lagertemperatuur
-20:55
Materiaal-informatie
RoHS conform
Wikkelingsweerstand fase-fase
2.1
Wikkelingsinductiviteit fase-fase
10.5
Wikkelingsschakeltype
Ster inwendig
Max. toerental
5000
Relatieve luchtvochtigheid
0 - 90 %
Nominaal draaimoment
2.39
Nominale stroom motor
3.8
Nominaal toerental
3000
Piekmoment
7.17
Piekstroom
11.4
Motorconstante
0.662
Nominale spanning DC
300
Stilstandsdraaimoment
2.63
Continue houdstroom
4.2
Rotorpositiesensor
Encoder absoluut, multi-turn
Temperatuurbewaking
Digitale meting van de motortemperatuur via Nikon A-Format
Toegestane radiale asbelasting
335
Toegelaten axiale asbelasting
167.5
Nominale bedrijfsspanning DC
300
Spanningsconstante fase-fase
40
Rotorpositiesensor interface
Nikon A-formaat
Rotorpositiegever meetprincipe
Optisch
Aanwijzing bij de omgevingstemperatuur
tot 60 °C met derating van -1,5% per graad Celsius
LABS-conformiteit
VDMA24364-zone III
Max. opstelhoogte
4000
Informatie over max. installatiehoogte
Vanaf 1.000 m alleen met derating van -1,0% per 100 m
Totaal uitgaand traagheidsmoment
0.942
Nominaal vermogen motor
750
Trillingsbestendigheid
Transportcontrole met scherptegraad 2 conform FN 942017-4 en EN 60068-2-6
Schokbestendigheid
Schoktest met scherptegraad 2 conform FN 942017-5 en EN 60068-2-27
Energie-efficiëntie
ENEFF (CN) / Class 2
Bedrijfstype volgens EN 60034-1
S1
Warmteklasse conform EN 60034-1
F
Rotorpositiesensor resolutie
20
UKCA-teken (zie conformiteitsverklaring)
volgens de UK-voorschriften voor EMC:volgens de UK RoHS-voorschriften:volgens de UK-voorschriften voor elektrisch productie-apparatuur
Elektrische aansluiting 1, aansluittype
Stekkers
Elektrische aansluiting 1, aansluittechniek
Aansluitschema RE
Elektrische aansluiting 1, aantal polen/aders
6
Elektrische aansluiting 1, aansluitschema
995792
Vervuilingsgraad
2
Certificaat instantie van afgifte
UL E342973
Asuitvoering afstelveer
DIN 6885:A 6 x 6 x 22
Informatie over beschermingsklasse
IP40 voor motoras zonder radiale asafdichtingsring:IP54 voor motoras met radiale asafdichting:IP65 voor motorbehuizing zonder aansluittechniek
Max. wikkelingstemperatuur
155
Motorbouwvorm conform EN 60034-7
IM B5:IM V1:IM V3
Rondloopnauwkeurigheid, coaxialiteit, vlakloop conform DIN SPEC 42955
N
Balanstolerantie
G 2,5
Levensduur lager bij nominale condities
20000
Aantal poolparen
3
Elektrische tijdconstante
5
Meetflens
255 x 255 x 8 mm, aluminium
Rotorpositiesensor fabrikantaanduiding
MAR-MX50AHN00
Rotorpositiesensor absoluut detecteerbare omwentelingen
65536
Rotorpositiesensor bedrijfsspanning DC
5
Rotorpositiesensor bedrijfsspanningsbereik DC
4.75:5.25
Rotorpositiesensor positiewaarden per omwenteling
1048576
Rotorpositiesensor systeemnauwkeurigheid hoekmeting
-120:120
Max. mechanisch toerental
10000
