Douane code
85.015.100
Land van oorsprong
DE
EAN code
4052568459017
Artikelnummer Festo
8097174
Type

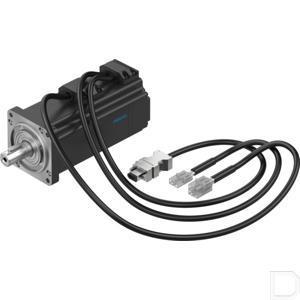

Servomotor EMMB
Omgevingstemperatuur
-15:40
Conform norm
IEC 60034
Inbouwpositie
Willekeurig
Productgewicht
1400
CE-teken (zie conformiteitsverklaring)
Conform EU-EMC-richtlijn:Conform EU-laagspanningsrichtlijn:conform EU-RoHS-richtlijn
Goedkeuring
c UL us - Recognized (OL)
Beschermingsklasse
IP65
Corrosiebestendigheidsklasse KBK
0 - geen corrosiebelasting
Opslagtemperatuur
-20:55
Materiaal-informatie
RoHS conform
Wikkelingsweerstand fase-fase
11.2
Wikkelingsinductiviteit fase-fase
20.9
Wikkelingsschakeltype
Ster inwendig
Max. toerental
6000
Relatieve luchtvochtigheid
0 - 90 %
Nominaal draaimoment
0.64
Nominale stroom motor
1.4
Nominaal toerental
3000
Piekmoment
1.92
Piekstroom
4.2
Motorconstante
0.48
Nominale spanning DC
300
Stilstandsdraaimoment
0.7
Continue houdstroom
1.5
Rotorpositiesensor
Encoder absolut single turn
Temperatuurbewaking
Digitale meting van de motortemperatuur via Nikon A-Format
Houdmoment rem
1.3
Vermogensopname rem
7.2
Bedrijfsspanning DC rem
24
Toegestane radiale asbelasting
180
Toegelaten axiale asbelasting
90
Nominale bedrijfsspanning DC
300
Spanningsconstante fase-fase
29
Rotorpositiesensor interface
Nikon A-formaat
Rotorpositiegever meetprincipe
Optisch
Aanwijzing bij de omgevingstemperatuur
tot 60 °C met derating van -1,5% per graad Celsius
LABS-conformiteit
VDMA24364-zone III
Max. opstelhoogte
4000
Informatie over max. installatiehoogte
Vanaf 1.000 m alleen met derating van -1,0% per 100 m
Totaal uitgaand traagheidsmoment
0.234
Nominaal vermogen motor
200
Trillingsbestendigheid
Transportcontrole met scherptegraad 2 conform FN 942017-4 en EN 60068-2-6
Schokbestendigheid
Schoktest met scherptegraad 2 conform FN 942017-5 en EN 60068-2-27
Bedrijfstype volgens EN 60034-1
S1
Warmteklasse conform EN 60034-1
F
Rotorpositiesensor resolutie
20
UKCA-teken (zie conformiteitsverklaring)
volgens de UK-voorschriften voor EMC:volgens de UK RoHS-voorschriften:volgens de UK-voorschriften voor elektrisch productie-apparatuur
Elektrische aansluiting 1, aansluittype
Stekkers
Elektrische aansluiting 1, aansluittechniek
Aansluitschema RE
Elektrische aansluiting 1, aantal polen/aders
6
Elektrische aansluiting 1, aansluitschema
995792
Vervuilingsgraad
2
Certificaat instantie van afgifte
UL E342973
Asuitvoering afstelveer
DIN 6885:A 5 x 5 x 16
Informatie over beschermingsklasse
IP40 voor motoras zonder radiale asafdichtingsring:IP54 voor motoras met radiale asafdichting:IP65 voor motorbehuizing zonder aansluittechniek
Max. wikkelingstemperatuur
155
Motorbouwvorm conform EN 60034-7
IM B5:IM V1:IM V3
Rondloopnauwkeurigheid, coaxialiteit, vlakloop conform DIN SPEC 42955
N
Balanstolerantie
G 2,5
Levensduur lager bij nominale condities
20000
Aantal poolparen
3
Elektrische tijdconstante
1.87
Meetflens
255 x 255 x 8 mm, aluminium
Rotorpositiesensor fabrikantaanduiding
SAR-ML50AJC00
Rotorpositiesensor absoluut detecteerbare omwentelingen
1
Rotorpositiesensor bedrijfsspanning DC
5
Rotorpositiesensor bedrijfsspanningsbereik DC
4.75:5.25
Rotorpositiesensor positiewaarden per omwenteling
1048576
Rotorpositiesensor systeemnauwkeurigheid hoekmeting
-120:120
Max. mechanisch toerental
10000
