Douane code
84.798.997
Land van oorsprong
DE
EAN code
4052568251321
Artikelnummer Festo
2095361
Type

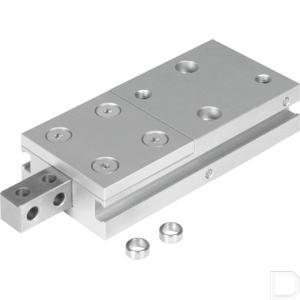

Separator HPVS
Werking
dubbelwerkend
Constructieve opbouw
Zuigerstang:Tegen verdraaien beveiligd
Zuiger-Ø
14 mm
Slag
40
Omgevingstemperatuur
5:60
Pneumatische aansluiting
M5
Positiedetectie
Voor naderingssensor
Demping
Geen demping
Bevestigingstype
Met doorgangsboring voor schroef M4 en centreerhuls:met inwendige schroefdraad M5 en centreerhuls
Inbouwpositie
Willekeurig
Bedrijfsdruk
3:8
Alternatieve aansluitingen
M5
Productgewicht
290
Theoretische kracht bij 6 bar, uitgaand
90
Theoretische kracht bij 6 bar, ingaand
75
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Symbool
991216
Beschermingsklasse
IP40
Corrosiebestendigheidsklasse KBK
2 - matige corrosiebelasting
Max. vervangingsnauwkeurigheid
0.3
Materiaal-informatie
RoHS conform
Borging tegen verdraaien/geleiding
Vierkante geleiding
Bevestiging externe vingers
Doorgangsboring
Max. stoterspeling Sz
0.03
Max. grijpklauwhoekspeling ax
0.07
Max. kracht aan de vinger Fz statisch
100
Max. moment aan de vinger Mx statisch
5
Max. moment op vinger My statisch
5
Inschuiftijd
50:130
Uitschuiftijd
50:130
Herhaalnauwkeurigheid
0.15
Max. stoterspeling Sx
0.05
Max. grijpklauwhoekspeling ay
0.12
Max. grijpklauwhoekspeling az
0.175
LABS-conformiteit
VDMA24364-B2-L
Max. aanhaalmoment
2,9 Nm voor M4:5,9 Nm voor M5
Max. massa per externe grijpvinger
150
Max. moment aan de vinger Mr statisch
5
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
Minimale productafstand door naderingssensoren
50:90
Uitsteeksel van de naderingssensoren
14:22
Materiaal deksel
hooggelegeerd staal
Materiaal zuigerstang
Hooggelegeerd staal
Materiaal behuizing
Aluminium-legering, glijdend geanodiseerd
Materiaal afdichtingen
NBR
Materiaal plunjer
hooggelegeerd staal
Materiaal vergrendelingsschuif
Inzetstaal
