Douane code
84.818.073
Land van oorsprong
IN
EAN code
4052568290542
Artikelnummer Festo
8060544
Type

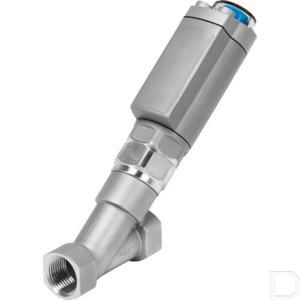

Schuinzitventiel VZXA
Constructieve opbouw
Klepzittingsventiel met zuigeraandrijving
Slag
17
Omgevingstemperatuur
0:60
Pneumatische aansluiting
Inwendige schroefdraad G1/8
Positiedetectie
Met mechanische indicator
Bevestigingstype
Leidinginbouw
Inbouwpositie
Willekeurig
Bedrijfsdruk
5:10
Mediumtemperatuur
-10:180
Productgewicht
2150
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Symbool
995586
Ventielfunctie
2/2
Bedieningswijze
Pneumatisch
Stroomrichting
Niet reversibel
Besturingstype
Extern gestuurd
Terugstelwijze
mechanische veer
Goedkeuring
CRN
Beschermingsklasse
IP65:IP67
Opslagtemperatuur
-10:60
Materiaal-informatie
RoHS conform
Debietrichting
Onder ventielzitting, voor gasvormige en vloeibare media
Regeling van het medium
On-/off-bedrijf
Leidingaansluiting
Draadmof 1 NPT conform ANSI/ASME B 1.20.1
Besturingsfunctie
Door veerkracht gesloten, NC
Materiaal armatuurbehuizing
gegoten roestvast staal
Materiaalnummer armatuurbehuizing
ASTM A351-CF3M
Materiaal aandrijfbehuizing
Gegoten roestvast staal
Materiaalnummer aandrijvingsbehuizing
1.4408
Bouwgrootte aandrijving
46
LABS-conformiteit
VDMA24364-zone III
Bedrijfsdruk
72.5:145
Safety Integrity Level (SIL)
SIL 2
PFH
1.36e-07
PFD
0.000595
Medium
Damp:Hydraulische olie op basis van minerale olie:Inerte gassen:Minerale olie:Water:gefilterde perslucht, filterfijnheid 200 µm:Neutrale vloeistoffen
Mediumdruk
0:8.3
Gebruik buiten
weerbestendige locaties klasse C1 in aansluiting op IEC 60654-1
Debiet Kv
20.3
Max. viscositeit
600
Bedrijfsdruk
0.5:1
Mediumdruk
0:0.83
Materiaal deksel
gegoten roestvast staal
Materiaal zuigerstang
Hooggelegeerd roestvast staal
Materiaal afdichtingen
FPM
Materiaal spindelafdichting
PTFE
Materiaal zittingsafdichting
PTFE
Certificaat instantie van afgifte
TÜV 968/V 1039.01/20
