Douane code
84.123.100
Land van oorsprong
CN
EAN code
4052568190651
Artikelnummer Festo
549547
Type

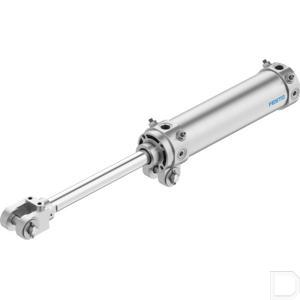

Scharniercilinder DWA
Werking
dubbelwerkend
Constructieve opbouw
Zuiger:Zuigerstang met gaffelkop:Scharnierbevestiging aan de frontkap:Cilinderbuis
Zuiger-Ø
50 mm
Slag
150
Omgevingstemperatuur
-10:60
Pneumatische aansluiting
Rc1/4
Positiedetectie
zonder
Demping
Pneumatische demping, aan beide kanten instelbaar
Dempingslengte
20
Bevestigingstype
met scharnierbevestiging aan de frontkap:Met toebehoren
Inbouwpositie
Willekeurig
Bedrijfsdruk
1:10
Alternatieve aansluitingen
Zie producttekening
Basisgewicht bij 0 mm slag
1338
Gewichtstoeslag per 10 mm slag
37
Bewogen massa bij 0 mm slag
664
Toeslag verplaatste massa per 10 mm slag
25
Theoretische kracht bij 6 bar, uitgaand
1178
Theoretische kracht bij 6 bar, ingaand
990
Impactenergie in de eindposities
0.7
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Corrosiebestendigheidsklasse KBK
0 - geen corrosiebelasting
Materiaal-informatie
RoHS conform
LABS-conformiteit
VDMA24364-B2-L
Zuigerstangschroefdraad
M16x1,5
Materiaal schraper
Brons
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
Materiaal cilinderbuis
Aluminium kneedlegering:geanodiseerd
Materiaal deksel
Persgegoten aluminium:geanodiseerd
Materiaal zuigerstang
Veredeld staal:Hardverchroomd
Materiaal afdichtingen
NBR
Zuigerstangeinde
Uitwendige schroefdraad met gaffelkop
Materiaal gaffelkop
Gietstaal:Veredeld staal
Wijdte gaffelkop/scharnierbevestiging
16
Snelheidsregeling
Geïntegreerde smoringen aan beide zijden
