Douane code
84.123.100
Land van oorsprong
DE
EAN code
4052568159375
Artikelnummer Festo
196383
Type

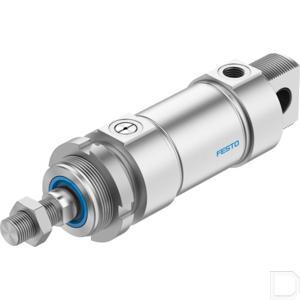

Ronde cilinder ESNU
Werking
Drukkend:Enkelwerkend
Constructieve opbouw
Zuiger:Zuigerstang:Cilinderbuis
Zuiger-Ø
50 mm
Slag
25
Omgevingstemperatuur
-20:80
Pneumatische aansluiting
G1/4
Positiedetectie
Voor naderingssensor
Demping
Elastische dempingsringen/-platen aan beide zijden
Bevestigingstype
Met toebehoren
Inbouwpositie
Willekeurig
Bedrijfsdruk
1.2:10
Productgewicht
1187
Verplaatste massa
476
Basisgewicht bij 0 mm slag
1087
Gewichtstoeslag per 10 mm slag
40
Bewogen massa bij 0 mm slag
413
Toeslag verplaatste massa per 10 mm slag
25
Theoretische kracht bij 6 bar, uitgaand
1072.8
Theoretische kracht bij 6 bar, ingaand
82
Impactenergie in de eindposities
1
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Symbool
991729
Corrosiebestendigheidsklasse KBK
2 - matige corrosiebelasting
Materiaal-informatie
RoHS conform
LABS-conformiteit
VDMA24364-B1/B2-L
Zuigerstangschroefdraad
M16x1,5
Veerretourkracht bij ingeschoven zuigerstang
82
Bedrijfsdruk
0.12:1
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
Materiaal cilinderbuis
Hooggelegeerd roestvast staal
Materiaal deksel
Aluminium kneedlegering
Materiaal zuigerstang
Hooggelegeerd staal
Materiaal afdichtingen
NBR:TPE-U(PU)
