Douane code
84.123.100
Land van oorsprong
DE
EAN code
4052568159320
Artikelnummer Festo
196378
Type

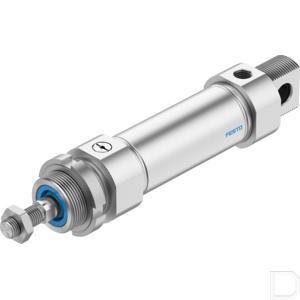

Ronde cilinder ESNU
Werking
Drukkend:Enkelwerkend
Constructieve opbouw
Zuiger:Zuigerstang:Cilinderbuis
Zuiger-Ø
32 mm
Slag
50
Omgevingstemperatuur
-20:80
Pneumatische aansluiting
G1/8
Positiedetectie
Voor naderingssensor
Demping
Elastische dempingsringen/-platen aan beide zijden
Bevestigingstype
Met toebehoren
Inbouwpositie
Willekeurig
Bedrijfsdruk
1.2:10
Productgewicht
448
Verplaatste massa
166
Basisgewicht bij 0 mm slag
370.5
Gewichtstoeslag per 10 mm slag
15.5
Bewogen massa bij 0 mm slag
121
Toeslag verplaatste massa per 10 mm slag
9
Theoretische kracht bij 6 bar, uitgaand
442.2
Theoretische kracht bij 6 bar, ingaand
20
Impactenergie in de eindposities
0.4
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Symbool
991729
Corrosiebestendigheidsklasse KBK
2 - matige corrosiebelasting
Materiaal-informatie
RoHS conform
LABS-conformiteit
VDMA24364-B1/B2-L
Zuigerstangschroefdraad
M10x1,25
Veerretourkracht bij ingeschoven zuigerstang
20
Bedrijfsdruk
0.12:1
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
Materiaal cilinderbuis
Hooggelegeerd roestvast staal
Materiaal deksel
Aluminium kneedlegering
Materiaal zuigerstang
Hooggelegeerd staal
Materiaal afdichtingen
NBR:TPE-U(PU)
