Douane code
84.798.997
Land van oorsprong
DE
EAN code
4052568458881
Artikelnummer Festo
8103811
Constructieve opbouw
Wormwielkast:T-vorm:Tandheugel/rondsel:elektrische grijper
Omgevingstemperatuur
5:60
Conform norm
IEC 61010-1
Positiedetectie
Met Hall-sensor:met geïntegreerd meetlineaal:Via IO-Link-interface
Grijperfunctie
Parallel
Aantal grijpklauwen
2
Bevestigingstype
Naar keuze::met inwendige schroefdraad en centreerhuls:Met doorgangsboring en centreerhuls
Inbouwpositie
Willekeurig
Productgewicht
904
Herhaalnauwkeurigheid grijper
0.01
Symbool
992258
CE-teken (zie conformiteitsverklaring)
Conform EU-EMC-richtlijn:conform EU-RoHS-richtlijn
Elektrische aansluiting
5-polig:Kabel met stekker:M12x1
Goedkeuring
RCM Mark
Beschermingsklasse
IP40
Bouwgrootte
25
Corrosiebestendigheidsklasse KBK
1 - lage corrosiebelasting
IO-link, processdatainhoud OUT
16 bit (ControlWord):16 bit (GrippingPosition):8 bit (GrippingForce):8 bit (GrippingMode):8 bit (GrippingTolerance):8 bit (WorkpieceNo)
IO-link, processdatainhoud IN
16 bit (ActualPosition):16 bit (ErrorNumber):16 bit (StatusWord)
IO-Link, datageheugen vereist
500
Max. vervangingsnauwkeurigheid
0.2
Slag per grijpklauw
16
Max. kracht aan de grijpklauw Fz statisch
450
Max. moment aan de grijpklauw Mx statisch
28
Max. moment aan de grijpklauw My statisch
16
Max. moment aan de grijpklauw Mz statisch
28
Rotatiesymmetrie
0.2
Max. grijpklauwspeling Sz
0.04
Max. grijpklauwhoekspeling ax, ay
0.3
Geluidsdrukniveau
70
Materiaal-informatie
RoHS conform
Massatraagheidsmoment
5.24
Nominale bedrijfsspanning DC
24
Toegestane spanningsschommelingen
+/- 10 %
Max. taktfrequentie
0.8
LABS-conformiteit
VDMA24364-B2-L
Aandrijvingstype
Elektrisch
Geschiktheid voor de productie van Li-ion-batterijen
Metalen met een gewichtsaandeel van meer dan 1% koper mogen niet worden gebruikt. Uitgesloten zijn printplaten, leidingen, elektrische connectoren en spoelen, metalen met meer dan 1% koper als legeringsbestanddeel zijn uitgesloten van gebruik. Uitzonderingen zijn printplaten, kabels, elektrische connectoren en spoelen, metalen met meer dan 5 massaprocent koper, zink of nikkel zijn uitgesloten van gebruik. Uitzondering vormen van printplaten, leidingen, elektrische connectoren en spoelen
Max. stroomverbruik
2000
Totale grijpkracht
312
Geleiding
Glijgeleiding
Nasmeerinterval geleidingselementen
2
Protocol
IO-Link
IO-link, protocolversie
Device V 1.1
IO-Link, Communication mode
COM3 (230,4 kBaud)
IO-Link, Port class
Device B
IO-Link, aantal ports
Device 1
IO-Link, procesdatabreedte OUT
8 byte
IO-link, minimale cyclustijd
5 ms
IO-Link, Device ID
0x000033
"IO-Link
6 byte
IO-Link, SIO-mode ondersteuning
Nee
Motortype
DC servomotor
Max. massa per externe grijpvinger
230
KC-kenteken
KC-EMC
UKCA-teken (zie conformiteitsverklaring)
volgens de UK-voorschriften voor EMC:volgens de UK RoHS-voorschriften
Ex-goedkeuring buiten de EU
EPL Db (GB):EPL Gb (GB)
Materiaal behuizing
Aluminium kneedlegering, geanodiseerd
Materiaal grijpklauw
Hooggelegeerd roestvast staal
"Aanduiding ""klaar voor gebruik"""
LED
Type

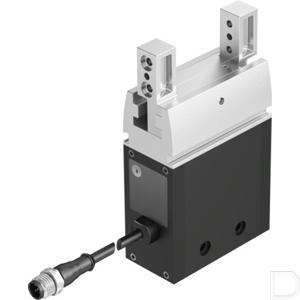

Robotkit parallelgrijper EHPS
