Douane code
84.798.997
Land van oorsprong
DE
EAN code
4052568458867
Artikelnummer Festo
8103809
Constructieve opbouw
Wormwielkast:T-vorm:Tandheugel/rondsel:elektrische grijper
Omgevingstemperatuur
5:60
Conform norm
IEC 61010-1
Positiedetectie
Met Hall-sensor:met geïntegreerd meetlineaal:Via IO-Link-interface
Grijperfunctie
Parallel
Aantal grijpklauwen
2
Bevestigingstype
Naar keuze::met inwendige schroefdraad en centreerhuls:Met doorgangsboring en centreerhuls
Inbouwpositie
Willekeurig
Productgewicht
296
Herhaalnauwkeurigheid grijper
0.03
Symbool
992258
CE-teken (zie conformiteitsverklaring)
Conform EU-EMC-richtlijn:conform EU-RoHS-richtlijn
Elektrische aansluiting
5-polig:Kabel met stekker:M12x1
Goedkeuring
RCM Mark
Beschermingsklasse
IP40
Bouwgrootte
16
Corrosiebestendigheidsklasse KBK
1 - lage corrosiebelasting
IO-link, processdatainhoud OUT
16 bit (ControlWord):16 bit (GrippingPosition):8 bit (GrippingForce):8 bit (GrippingMode):8 bit (GrippingTolerance):8 bit (WorkpieceNo)
IO-link, processdatainhoud IN
16 bit (ActualPosition):16 bit (ErrorNumber):16 bit (StatusWord)
IO-Link, datageheugen vereist
500
Max. vervangingsnauwkeurigheid
0.2
Slag per grijpklauw
10
Max. kracht aan de grijpklauw Fz statisch
200
Max. moment aan de grijpklauw Mx statisch
7
Max. moment aan de grijpklauw My statisch
4.4
Max. moment aan de grijpklauw Mz statisch
7
Rotatiesymmetrie
0.2
Max. grijpklauwspeling Sz
0.05
Max. grijpklauwhoekspeling ax, ay
0.4
Geluidsdrukniveau
70
Materiaal-informatie
RoHS conform
Massatraagheidsmoment
0.78
Nominale bedrijfsspanning DC
24
Toegestane spanningsschommelingen
+/- 10 %
Max. taktfrequentie
1.1
LABS-conformiteit
VDMA24364-B2-L
Aandrijvingstype
Elektrisch
Geschiktheid voor de productie van Li-ion-batterijen
Metalen met een gewichtsaandeel van meer dan 1% koper mogen niet worden gebruikt. Uitgesloten zijn printplaten, leidingen, elektrische connectoren en spoelen, metalen met meer dan 1% koper als legeringsbestanddeel zijn uitgesloten van gebruik. Uitzonderingen zijn printplaten, kabels, elektrische connectoren en spoelen, metalen met meer dan 5 massaprocent koper, zink of nikkel zijn uitgesloten van gebruik. Uitzondering vormen van printplaten, leidingen, elektrische connectoren en spoelen
Max. stroomverbruik
1000
Totale grijpkracht
154
Geleiding
Glijgeleiding
Nasmeerinterval geleidingselementen
2
Protocol
IO-Link
IO-link, protocolversie
Device V 1.1
IO-Link, Communication mode
COM3 (230,4 kBaud)
IO-Link, Port class
Device B
IO-Link, aantal ports
Device 1
IO-Link, procesdatabreedte OUT
8 byte
IO-link, minimale cyclustijd
5 ms
IO-Link, Device ID
0x000031
"IO-Link
6 byte
IO-Link, SIO-mode ondersteuning
Nee
Motortype
DC servomotor
Max. massa per externe grijpvinger
100
KC-kenteken
KC-EMC
UKCA-teken (zie conformiteitsverklaring)
volgens de UK-voorschriften voor EMC:volgens de UK RoHS-voorschriften
Ex-goedkeuring buiten de EU
EPL Db (GB):EPL Gb (GB)
Materiaal behuizing
Aluminium kneedlegering, geanodiseerd
Materiaal grijpklauw
Hooggelegeerd roestvast staal
"Aanduiding ""klaar voor gebruik"""
LED
Type

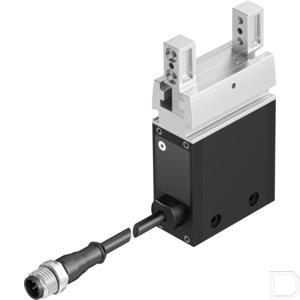

Robotkit parallelgrijper EHPS
