Douane code
84.798.997
Land van oorsprong
IT
EAN code
4052568229580
Artikelnummer Festo
1310161

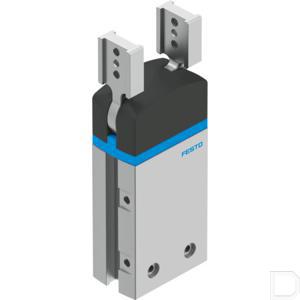

Type
Radiaalgrijper DHRS
Werking
dubbelwerkend
Constructieve opbouw
Gedwongen geleid bewegingsverloop
Omgevingstemperatuur
5:60
Pneumatische aansluiting
M3
Positiedetectie
Voor naderingssensor
Grijperfunctie
Radiaal
Aantal grijpklauwen
2
Bevestigingstype
Naar keuze::met inwendige schroefdraad en centreerhuls:Met doorgangsboring en centreerhuls
Inbouwpositie
Willekeurig
Bedrijfsdruk
4:8
Productgewicht
118
Max. werkfrequentie grijper
4
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Herhaalnauwkeurigheid grijper
0.1
Symbool
991895
Bouwgrootte
16
Corrosiebestendigheidsklasse KBK
1 - lage corrosiebelasting
Grijpkrachtzekering
Bij het sluiten
Max. vervangingsnauwkeurigheid
0.2
Max. openingshoek
180
Max. kracht aan de grijpklauw Fz statisch
40
Max. moment aan de grijpklauw Mx statisch
1.3
Max. moment aan de grijpklauw My statisch
1.3
Max. moment aan de grijpklauw Mz statisch
1.3
Min. openingstijd bij 6 bar
75
Min. sluittijd bij 6 bar
43
Rotatiesymmetrie
0.2
Materiaal-informatie
RoHS conform
Massatraagheidsmoment
0.15
LABS-conformiteit
VDMA24364-B2-L
Geschiktheid voor de productie van Li-ion-batterijen
Metalen met een gewichtsaandeel van meer dan 1% koper mogen niet worden gebruikt. Uitgesloten zijn printplaten, leidingen, elektrische connectoren en spoelen, metalen met meer dan 1% koper als legeringsbestanddeel zijn uitgesloten van gebruik. Uitzonderingen zijn printplaten, kabels, elektrische connectoren en spoelen, metalen met meer dan 5 massaprocent koper, zink of nikkel zijn uitgesloten van gebruik. Uitzondering vormen van printplaten, leidingen, elektrische connectoren en spoelen
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
Materiaal behuizing
Aluminium kneedlegering, hard geanodiseerd
Materiaal grijpklauw
hooggelegeerd staal
Materiaal afdekkap
PA
