EAN code
4052568239350
Artikelnummer Festo
1552544
Type

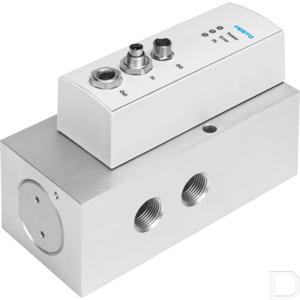

Proportioneel wegventiel VPWP
Constructieve opbouw
Zuiger-schuif:met geïntegreerde druksensoren
Omgevingstemperatuur
0:50
Bevestigingstype
met doorgangsboring:Met toebehoren
Inbouwpositie
Willekeurig:bij voorkeur horizontaal (weergave-elementen die naar boven wijzen). Als het ventiel wordt bewogen, moet deze dwars op de bewegingsrichting zijn gemonteerd
Bedrijfsdruk
0:10
Mediumtemperatuur
0:50
Productgewicht
1010
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [6:4:4]
Symbool
992136
Ventielfunctie
5/3 proportioneel regelventiel, gesloten
Bedieningswijze
Elektrisch
Stroomrichting
Niet reversibel
Afdichtingsprincipe
Hard
CE-teken (zie conformiteitsverklaring)
Conform EU-EMC-richtlijn:volgens EU Ex-veiligheidsrichtlijn (ATEX):conform EU-RoHS-richtlijn
Besturingstype
direct
Terugstelwijze
magnetische veer
Nominale doorlaat
10
Pneumatische aansluiting 1
G3/8
Pneumatische aansluiting 2
G3/8
Pneumatische aansluiting 3
G3/8
Goedkeuring
RCM Mark
Normaal nominaal debiet (genormaliseerd volgens DIN 1343)
2000
Beschermingsklasse
IP65:In gemonteerde toestand
Corrosiebestendigheidsklasse KBK
1 - lage corrosiebelasting
Pneumatische aansluiting 4
G3/8
Pneumatische aansluiting 5
G3/8
Veiligheidsaanwijzing
Veiligheidsstand VPWP: bij gestoorde control-interface wordt de geblokkeerde middenpositie ingenomen.
Materiaal-informatie
RoHS conform
Bereik voor bedrijfsspanning DC
18:30
Nominale bedrijfsspanning DC
24
Elektrische aansluiting veldbusinterface IN
Stekkers:M9:5-polig
Elektrische aansluiting veldbusinterface OUT
Contactdoos:M9:5-polig
Max. stroomverbruik logica
0.15
LABS-conformiteit
VDMA24364-B1/B2-L
Nominale bedrijfsdruk
87
Bedrijfsdruk positioneren/Soft Stop
4:8
Herhaalnauwkeurigheid FS
1
Statusindicaties
LED geel = PL(Power Last):LED groen = power:LED rood = error
Bedrijfsdruk
0:1
Kleur van de aansluitingen
Aansluiting 2: blauw:Aansluiting 4: zwart
Maximale stroomverbruik ventielaandrijving
1.2
Control-interface
digitaal:CAN-bus met Festo-protocol:Afsluitweerstand geïntegreerd
Uitvoering digitale uitgang
Conform IEC 61131-2:Positieve logica (PNP):geen galvanische scheiding:Kortsluitvast:Terugvoeding zonder schade
Uitvoering 24 V-spanningsuitgang
Terugvoeding zonder schade:Geen galvanische scheiding:kortsluitvast
Elektrische aansluiting veldbusinterface
Contactdoos:M8:4-polig
Max. belastingsstroom digitale uitgang
500
Max. laststroom spanningsuitgang
500
Voedingsspanning digitale uitgang
24 V belastingsspanning
Voedingsspanning spanningsuitgang
24 V lastspanning
Lastspanningsbereik DC
18:30
Nominale lastspanning DC
24
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking niet mogelijk
Nominale bedrijfsdruk
0.6
UKCA-teken (zie conformiteitsverklaring)
volgens de UK-voorschriften voor EMC:volgens de UK EX-voorschriften:volgens de UK RoHS-voorschriften
Materiaal deksel
PA-versterkt
Materiaal behuizing
Aluminium kneedlegering:Geanodiseerd
Nominale bedrijfsdruk
6
Resolutie druk
0.01
Lineariteitsfout fS
1.5
ATEX-categorie gas
II 3G
Ontstekingsbeschermingsklasse gas
Ex nA IIC T5 X Gc
Ex-omgevingstemperatuur
0°C <= Ta <= +50°C
