EAN code
4052568217594
Artikelnummer Festo
570969
Type

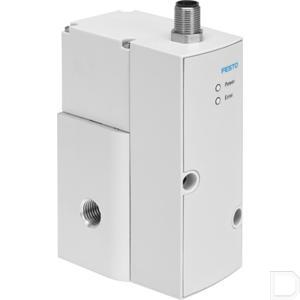

Proportioneel drukregelventiel VPPX
Constructieve opbouw
voorgestuurd membraanregelventiel
Omgevingstemperatuur
0:60
Bevestigingstype
Naar keuze::met doorgangsboring:Met toebehoren
Inbouwpositie
Willekeurig
Mediumtemperatuur
10:50
Productgewicht
560
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]:Inerte gassen
Symbool
995303
Ventielfunctie
3-weg proportioneel drukregelventiel
Bedieningswijze
Elektrisch
Afdichtingsprincipe
Zacht
CE-teken (zie conformiteitsverklaring)
Conform EU-EMC-richtlijn:conform EU-RoHS-richtlijn
Besturingstype
Voorgestuurd
Terugstelwijze
mechanische veer
Pneumatische aansluiting 1
G1/4
Pneumatische aansluiting 2
G1/4
Pneumatische aansluiting 3
G1/4
Elektrische aansluiting
8-polig:M12:Stekkers
Goedkeuring
RCM Mark:c UL us - Listed (OL)
Normaal nominaal debiet (genormaliseerd volgens DIN 1343)
2750
Beschermingsklasse
IP65
Corrosiebestendigheidsklasse KBK
2 - matige corrosiebelasting
Kortsluitingsbestendigheid
Voor alle elektrische aansluitingen
Polariteitsbescherming
Voor alle elektrische aansluitingen
Ingangsdruk 1
0:11
Inschakelduur
100%
Drukregelbereik
0.1:10
Max. drukhysterese
0.05
Restrimpel
10 %
Veiligheidsaanwijzing
Veiligheidsstand VPPX: bij voedingskabelbreuk blijft de uitgangsdruk ongeregeld behouden.
Materiaal-informatie
RoHS conform
Bereik voor bedrijfsspanning DC
21.6:26.4
Weergavetype
LED
LABS-conformiteit
VDMA24364-B1/B2-L
Max. stroomverbruik
300
Nominale doorlaat ventilatie
8
Nominale doorlaat ontluchting
7
Max. elektrische vermogensopname
7
Herhaalnauwkeurigheid FS
0.5
Signaalbereik analoge ingang
0 - 10 V:4 - 20 mA:0 - 20 mA
Signaalbereik analoge uitgang
0 - 10 V:0 - 20 mA:4 - 20 mA
Herhaalnauwkeurigheid in ± %FS
0.5
KC-kenteken
KC-EMC
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking niet mogelijk
UKCA-teken (zie conformiteitsverklaring)
volgens de UK-voorschriften voor EMC:volgens de UK RoHS-voorschriften
Materiaal behuizing
Aluminium kneedlegering:Geanodiseerd
Temperatuurcoëfficiënt
0.04
Certificaat instantie van afgifte
UL E322346
