EAN code
4052568263713
Artikelnummer Festo
1635973
Type

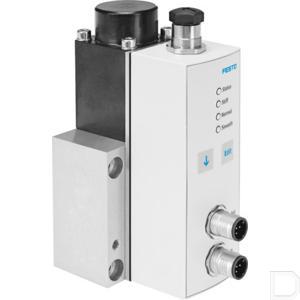

Proportioneel drukregelventiel VPPL
Constructieve opbouw
direct gestuurd zuigerregelventiel
Omgevingstemperatuur
5:50
Bevestigingstype
met doorgangsboring
Inbouwpositie
Willekeurig:Bij voorkeur staand
Bedrijfsdruk
50
Mediumtemperatuur
5:50
Productgewicht
1100
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]:Inerte gassen
Symbool
995268
Ventielfunctie
3-weg-proportioneel drukregelventiel, gesloten
Bedieningswijze
Elektrisch
Afdichtingsprincipe
Zacht
CE-teken (zie conformiteitsverklaring)
Conform EU-EMC-richtlijn
Besturingstype
direct
Terugstelwijze
mechanische veer
Pneumatische aansluiting 1
Flens
Pneumatische aansluiting 2
Flens
Pneumatische aansluiting 3
Flens
Goedkeuring
c UL us - Listed (OL)
Normaal nominaal debiet (genormaliseerd volgens DIN 1343)
245
b-waarde
0.25
C-waarde
0.8
Schakeltijd aan
428
Schakeltijd uit
654
Beschermingsklasse
IP65
Corrosiebestendigheidsklasse KBK
2 - matige corrosiebelasting
Kortsluitingsbestendigheid
nee
Polariteitsbescherming
Voor alle elektrische aansluitingen
Ingangsdruk 1
0:50
Inschakelduur
100%
Drukregelbereik
0.4:40
Max. drukhysterese
0.4
Opslagtemperatuur
-10:60
Gewenste/werkelijke waarden
Spanningstype 0 - 10 V
Restrimpel
10 %
Veiligheidsaanwijzing
Veiligheidsstand VPPL: de uitgangsdruk daalt naar 0 bar als de voedingskabel breekt.
Materiaal-informatie
RoHS conform
Bereik voor bedrijfsspanning DC
21.6:27.6
Weergavetype
LED-indicatie
Elektrische aansluiting diagnose-interface
Contactdoos, M12, 5-polig, A-gecodeerd
LABS-conformiteit
VDMA24364-zone III
Ingangsdruk 1 MPa
0:5
Drukregelbereik MPa
0.04:4
Normaal nominaal debiet 2-3
282
Nominale doorlaat ventilatie
3
Nominale doorlaat ontluchting
3
Max. elektrische vermogensopname
26.7
Signaalbereik analoge ingang
0 - 10 V
Signaalbereik analoge uitgang
4 - 20 mA
Bedrijfsdruk
5
Max. kabellengte
30 m
Lineariteitsfout in ± %FS
1
Herhaalnauwkeurigheid in ± %FS
1
KC-kenteken
KC-EMC
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking niet mogelijk
Elektrische aansluiting IN
Stekker, M12, 5-polig, A-gecodeerd
Elektrische aansluiting OUT
Stekker, M12, 5-polig, A-gecodeerd
Max. drukhysterese
0.04
Max. drukhysterese
5.8
UKCA-teken (zie conformiteitsverklaring)
volgens de UK-voorschriften voor EMC
Materiaal behuizing
Aluminium kneedlegering, geanodiseerd
Temperatuurcoëfficiënt
0.04
Totale nauwkeurigheid
1,5 %FS
