EAN code
4052568286149
Artikelnummer Festo
8041714
Type

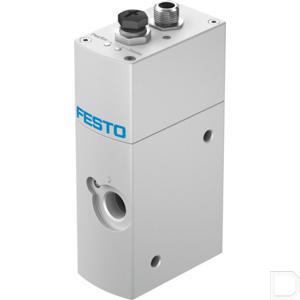

Proportioneel debietregelventiel VPCF
Constructieve opbouw
Zuiger-schuif:met geïntegreerde druksensoren
Omgevingstemperatuur
0:50
Bevestigingstype
Directe bevestiging via doorgangsboring:Directe bevestiging via schroefdraad
Inbouwpositie
Willekeurig
Bedrijfsdruk
1:6
Mediumtemperatuur
15:35
Productgewicht
856
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [6:4:4]
Symbool
995603
Ventielfunctie
3-weg proportioneel debietregelventiel
Bedieningswijze
Elektrisch
Stroomrichting
Niet reversibel
Afdichtingsprincipe
Hard
CE-teken (zie conformiteitsverklaring)
Conform EU-EMC-richtlijn:volgens EU Ex-veiligheidsrichtlijn (ATEX):conform EU-RoHS-richtlijn
Besturingstype
direct
Terugstelwijze
magnetische veer
Nominale doorlaat
6
Pneumatische aansluiting 1
G3/8
Pneumatische aansluiting 2
G3/8
Pneumatische aansluiting 3
G3/8
Elektrische aansluiting
8-polig:A-gecodeerd:M12x1:Stekkers
Goedkeuring
RCM Mark
Beschermingsklasse
IP65
Debietregelbereik
20:1000
Corrosiebestendigheidsklasse KBK
1 - lage corrosiebelasting
Kortsluitingsbestendigheid
ja
Polariteitsbescherming
Voor bedrijfsspanning
Inschakelduur
100%
Restrimpel
5 %
Materiaal-informatie
RoHS conform
Bereik voor bedrijfsspanning DC
20.4:30
Weergavetype
LED
Aanwijzing voor het debietregelbereik
De regeling vindt plaats vanaf 20 l/min, onder deze gewenste waarde schakelt het debietregelventiel naar de ontluchtingsstand.:Gespecificeerde nauwkeurigheidsgegevens hebben betrekking op het debietregelbereik van 50-1000 l/min.
Nominale bedrijfsspanning DC
24
Max. stroomverbruik
1.2
Stroombelastbaarheid per uitgang
100
LABS-conformiteit
VDMA24364-B1/B2-L
Max. elektrische vermogensopname
36
Stroomverbruik bij onbelaste uitgangen
150
Absolute nauwkeurigheid in ± %FS bij kamertemperatuur
3
Diagnosefunctie
Indicatie via LED
Trillingsbestendigheid
Transportcontrole met scherptegraad 2 conform FN 942017-4 en EN 60068-2-6
Schokbestendigheid
Schoktest met scherptegraad 2 conform FN 942017-5 en EN 60068-2-27
Signaalbereik analoge ingang
0 - 10 V
Signaalbereik analoge uitgang
0 - 10 V
Bedrijfsdruk
0.1:0.6
Herhaalnauwkeurigheid in ± %FS
0.5
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking niet mogelijk:maximale deeltjesgrootte 5 µm
UKCA-teken (zie conformiteitsverklaring)
volgens de UK-voorschriften voor EMC:volgens de UK EX-voorschriften:volgens de UK RoHS-voorschriften
Materiaal behuizing
Aluminium kneedlegering, geanodiseerd
Materiaal afdichtingen
FPM:HNBR
Schakeluitgang
PNP
Schakelingang
PNP
Debietbereik
0:1000
Hysterese in ± %FS
0.8
ATEX-categorie gas
II 3G
Ontstekingsbeschermingsklasse gas
Ex nA IIC T5 X Gc
ATEX-categorie stof
II 3D
Ex-ontstekingsbeschermingsklasse stof
Ex tc IIIC T60°C X Dc
Ex-omgevingstemperatuur
0°C <= Ta <= +50°C
Informatie over beschermingsklasse
In gemonteerde toestand
