Douane code
90.328.900
Land van oorsprong
BG
EAN code
4052568451394
Artikelnummer Festo
8086472
Type

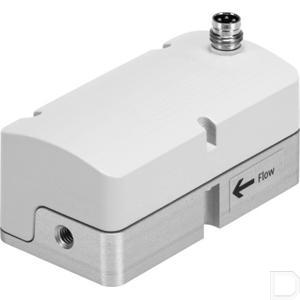

Proportioneel debietregelventiel VEMD
Omgevingstemperatuur
0:50
Conform norm
EN 61000-6-2 (EMC):EN 61000-6-3 (EMC)
Bevestigingstype
Directe bevestiging via schroefdraad
Inbouwpositie
Willekeurig
Bedrijfsdruk
0:2.5
Mediumtemperatuur
5:40
Productgewicht
92
Symbool
995693
Ventielfunctie
2-Weg-proportioneel stroomregelventiel
Stroomrichting
Niet reversibel
CE-teken (zie conformiteitsverklaring)
Conform EU-EMC-richtlijn:conform EU-RoHS-richtlijn
Nominale doorlaat
1.4
Pneumatische aansluiting 1
Inwendige schroefdraad M5
Pneumatische aansluiting 2
Inwendige schroefdraad M5
Elektrische aansluiting
4-polig:M8x1 A-gecodeerd conform EN 61076-2-104:Stekkers
Goedkeuring
RCM Mark
Beschermingsklasse
IP40
Gewenste waarde
0,2 - 10 V
Bouwgrootte
10
Debietregelbereik
0:20
Polariteitsbescherming
Voor bedrijfsspanningsaansluitingen
Inschakelduur
100%
Opslagtemperatuur
-20:70
Materiaal-informatie
RoHS conform
Bereik voor bedrijfsspanning DC
22:26.4
Aanwijzing voor het debietregelbereik
Het opgegeven debietregelbereik geldt alleen bij kamertemperatuur. Boven kamertemperatuur kan de max. regelbare debieten worden verlaagd.
Nominale bedrijfsspanning DC
24
LABS-conformiteit
VDMA24364-zone III
Max. stroomverbruik
40
Barstdruk
1
Barstdruk
145
Overlastdruk
0.6
Barstdruk
10
Overlastdruk
6
Max. elektrische vermogensopname
1
Omgevingsvoorwaarden
Niet geschikt voor gebruik in met zuurstof verrijkte omgeving volgens IEC 60601-1
Medium
Argon:Perslucht volgens ISO 8573-1:2010 [5:4:1]:Koolstofdioxide:Zuurstof (zuurstoftoepassingen volgens IEC 60601-1 alleen op aanvraag):Stikstof
Signaalbereik analoge ingang
0,2 - 10 V
Signaalbereik analoge uitgang
0,2 - 10 V
Bedrijfsdruk
0:0.25
Afmetingen B x L x H
37 mm x 70 mm x 31 mm
Herhaalnauwkeurigheid in ± %FS
1
KC-kenteken
KC-EMC
Nauwkeurigheid debietwaarde
± (4% o.m.v. + 1,25% FS)
Bijzondere eigenschappen
Zuurstofbestendig conform DIN EN 1797
Aanwijzing voor het medium
Geoliede werking niet mogelijk
UKCA-teken (zie conformiteitsverklaring)
volgens de UK-voorschriften voor EMC:volgens de UK RoHS-voorschriften
Overlastdruk
87
Materiaal deksel
PA-versterkt
Materiaal afdichtingen
EPDM:NBR
Hysterese in ± %FS
2.5
Temperatuurcoëfficiënt
0.1
Lineariteitsfout fS
2
Informatie over beschermingsklasse
IP51 bij horizontale inbouw
