Douane code
90.318.020
Land van oorsprong
BG
EAN code
4052568197711
Artikelnummer Festo
553744

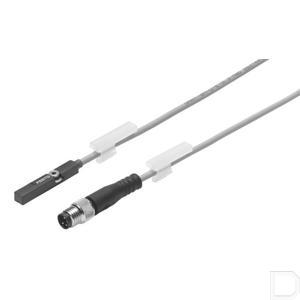

Type
Positietransmitter SMAT
Omgevingstemperatuur
-40:80
Bevestigingstype
vastgeschroefd:Van bovenaf in groef plaatsbaar
Inbouwpositie
Willekeurig
Productgewicht
9.5
Symbool
992260
CE-teken (zie conformiteitsverklaring)
Conform EU-EMC-richtlijn:conform EU-RoHS-richtlijn
Kabellengte
0.3
Goedkeuring
RCM Mark:c UL us - Listed (OL)
Beschermingsklasse
IP65:IP68
Omgevingstemperatuur bij flexibele kabelplaatsing
-20:70
Kortsluitingsbestendigheid
ja
Polariteitsbescherming
Voor alle elektrische aansluitingen
Bouwvorm
voor T-groef
Restrimpel
10 %
Materiaal-informatie
RoHS conform:halogeenvrij
Bereik voor bedrijfsspanning DC
15:30
Bestendigheid tegen overbelasting
aanwezig
LABS-conformiteit
VDMA24364-B2-L
Geschiktheid voor de productie van Li-ion-batterijen
Geschikt voor batterijproductie met lagere Cu/Zn/Ni-waarden (F1a)
Uitgangssignaal
Analoog
Max. verplaatsingssnelheid
3
Geschiktheid voor cleanrooms, gemeten volgens ISO 14644-14
Statisch geïnstalleerd element, geen zinvolle evaluatie mogelijk volgens ISO 14644-1
Gebruiksinstructie
https://www.festo.com/Drive-Sensor-Overview
Herhaalnauwkeurigheid
0.2
Aftastinterval typ.
2
Statusindicatie
LED rood, groen
Kabeleigenschap
geschikt voor kabelrupsen/geschikt voor robots
Registratiebereik
52000
Testvoorwaarden leiding
Buigwisselvastheid: conform Festo-norm:Torsiekracht: > 300 000 cycli, ±270°/0,1 m:Energieketen: > 5 miljoen cycli, buigradius 28 mm
Type lineartiteitsafwijking
±1 mm
UKCA-teken (zie conformiteitsverklaring)
volgens de UK-voorschriften voor EMC:volgens de UK RoHS-voorschriften
Materiaal behuizing
PA-versterkt:Hooggelegeerd roestvast staal
Materiaal schroefvergrendeling
Messing, vernikkeld
Elektrische aansluiting 1, aansluittype
Kabel met stekker
Elektrische aansluiting 1, aansluittechniek
M8x1 A-gecodeerd conform EN 61076-2-104
Elektrische aansluiting 1, aantal polen/aders
4
Elektrische aansluiting 1, aansluitschema
991171
Elektrische aansluiting 1, bevestigingstype
Schroefvergrendeling:draaibaar
Elektrische aansluiting 1, bevestigingstype
Compatibel met schroefvergrendeling draaibaar/niet draaibaar
Kleur kabelmantel
Grijs
Analoge uitgang
0 - 10 V
Resolutie traject
0.02
Meetgrootheden
positie
Meetprincipe
magnetisch Hall
Materiaal kabelmantel
TPE-U(PUR)
Materiaal steekcontacten
Koperlegering verguld
Nullaststroom
12
Uitgangsrichting aansluiting
overlangs
Certificaat instantie van afgifte
UL E232949
