Douane code
90.318.020
Land van oorsprong
BG
EAN code
4052568582784
Artikelnummer Festo
8115394
Type

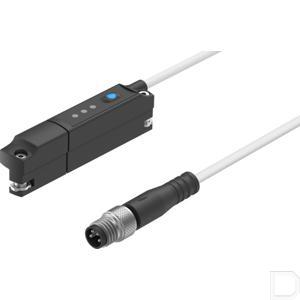

Positietransmitter SDAT
Omgevingstemperatuur
-25:70
Bevestigingstype
vastgeschroefd:Van bovenaf in groef plaatsbaar
Inbouwpositie
Willekeurig
Productgewicht
19
Symbool
997376
CE-teken (zie conformiteitsverklaring)
Conform EU-EMC-richtlijn
Kabellengte
0.3
Goedkeuring
RCM Mark:c UL us - Listed (OL)
Beschermingsklasse
IP65:IP68
Omgevingstemperatuur bij flexibele kabelplaatsing
-20:70
IO-Link, profiel
Smart sensor profile
IO-Link, functieklassen
Binair datakanaal (BDC):Procesdatavariabele (PDV):Identificatie:Diagnose:Teach channel
IO-link, processdatainhoud IN
12 bit PDV (positiemeetwaarde):4 bit BDC (positiebewaking)
Kortsluitingsbestendigheid
ja
Polariteitsbescherming
Voor alle elektrische aansluitingen
Bouwvorm
voor T-groef
Restrimpel
10 %
Materiaal-informatie
RoHS conform:halogeenvrij
Bereik voor bedrijfsspanning DC
15:30
Max. schakelfrequentie
1000
Bestendigheid tegen overbelasting
aanwezig
LABS-conformiteit
VDMA24364-B2-L
Geschiktheid voor de productie van Li-ion-batterijen
Geschikt voor batterijproductie met lagere Cu/Zn/Ni-waarden (F1a)
Max. verplaatsingssnelheid
3
Geschiktheid voor cleanrooms, gemeten volgens ISO 14644-14
Klasse 4 volgens ISO 14644-1
Protocol
I-poort:IO-Link
IO-link, protocolversie
Device V 1.1
IO-Link, Communication mode
COM3 (230,4 kBaud)
IO-Link, Port class
A
IO-link, minimale cyclustijd
1 ms
"IO-Link
2 byte
Gebruiksinstructie
https://www.festo.com/Drive-Sensor-Overview
IO-Link, SIO-mode ondersteuning
Ja
Herhaalnauwkeurigheid
0.1
Aftastinterval typ.
1
Min. belastingsweerstand spanningsuitgang
20
Statusindicatie
LED rood
Kabeleigenschap
geschikt voor kabelrupsen/geschikt voor robots
Registratiebereik
0:50000
Testvoorwaarden leiding
Buigwisselvastheid: conform Festo-norm:Torsiekracht: > 300 000 cycli, ±270°/0,1 m:Energieketen: > 5 miljoen cycli, buigradius 28 mm
Type lineartiteitsafwijking
±0,25 mm
UKCA-teken (zie conformiteitsverklaring)
volgens de UK-voorschriften voor EMC
Materiaal behuizing
Messing, vernikkeld:PA-versterkt:Polyester:Hooggelegeerd roestvast staal
Materiaal folie
Polyester
Elektrische aansluiting 1, aansluittype
Kabel met stekker
Elektrische aansluiting 1, aansluittechniek
M8x1 A-gecodeerd conform EN 61076-2-104
Elektrische aansluiting 1, aantal polen/aders
4
Elektrische aansluiting 1, aansluitschema
991171
Elektrische aansluiting 1, bevestigingstype
Schroefvergrendeling
Kleur kabelmantel
Grijs
Analoge uitgang
0 - 10 V
Uitschakeltijd
2
Max. uitgangsstroom
100
Inschakeltijd
2
Schakeluitgang
PNP
Functie schakelelement
Verbreekcontact/maakcontact omschakelbaar
Max. schakelvermogen DC
2.7
Spanningsval
2.5
Resolutie traject
0.05
Meetgrootheden
positie
Meetprincipe
magnetisch Hall
"Aanduiding ""klaar voor gebruik"""
LED groen
Schakelstandindicator
LED geel
Instelmogelijkheden
IO-Link:Toets
Materiaal kabelmantel
TPE-U(PUR)
Materiaal steekcontacten
Koperlegering:Verguld
Materiaal wartelmoer
Messing, vernikkeld
Gevoeligheid
0.18
Uitgangsrichting aansluiting
overlangs
