Douane code
90.318.020
Land van oorsprong
BG
EAN code
4052568442132
Artikelnummer Festo
8063975
Omgevingstemperatuur
-40:80
Bevestigingstype
vastgeschroefd:Van bovenaf in groef plaatsbaar
Inbouwpositie
Willekeurig
Productgewicht
27
Symbool
995894
CE-teken (zie conformiteitsverklaring)
Conform EU-EMC-richtlijn:conform EU-RoHS-richtlijn
Kabellengte
2.5
Goedkeuring
RCM Mark:c UL us - Listed (OL)
Beschermingsklasse
IP65:IP68
Omgevingstemperatuur bij flexibele kabelplaatsing
-20:70
IO-Link, profiel
Smart sensor profile
IO-Link, functieklassen
Procesdatavariabele (PDV):Identificatie:Diagnose:Teach channel:Schakelsignalkanaal (SSC)
IO-link, processdatainhoud IN
12 bit PDV (positiemeetwaarde):4 bit SSC (Switching Signal)
Kortsluitingsbestendigheid
ja
Polariteitsbescherming
Voor alle elektrische aansluitingen
Bouwvorm
voor T-groef
Restrimpel
10 %
Materiaal-informatie
RoHS conform:halogeenvrij
Bereik voor bedrijfsspanning DC
10:30
Max. schakeluitgangsspanning DC
30
Max. schakelfrequentie
125
Bestendigheid tegen overbelasting
aanwezig
LABS-conformiteit
VDMA24364-B2-L
Geschiktheid voor de productie van Li-ion-batterijen
Geschikt voor batterijproductie met lagere Cu/Zn/Ni-waarden (F1a)
Max. verplaatsingssnelheid
3
Geschiktheid voor cleanrooms, gemeten volgens ISO 14644-14
Klasse 4 volgens ISO 14644-1
Protocol
I-poort:IO-Link
IO-link, protocolversie
Device V 1.1
IO-Link, Communication mode
COM2 (38,4 kBaud)
IO-Link, Port class
A
IO-link, minimale cyclustijd
2,5 ms
"IO-Link
2 byte
Gebruiksinstructie
https://www.festo.com/Drive-Sensor-Overview
IO-Link, SIO-mode ondersteuning
Ja
Herhaalnauwkeurigheid
0.2
Aftastinterval typ.
2
Statusindicatie
LED rood
Kabeleigenschap
geschikt voor kabelrupsen/geschikt voor robots
Registratiebereik
52000
Testvoorwaarden leiding
Buigwisselvastheid: conform Festo-norm:Torsiekracht: > 300 000 cycli, ±270°/0,1 m:Energieketen: > 5 miljoen cycli, buigradius 28 mm
Type lineartiteitsafwijking
±1 mm
UKCA-teken (zie conformiteitsverklaring)
volgens de UK-voorschriften voor EMC:volgens de UK RoHS-voorschriften
Materiaal behuizing
PA-versterkt:Hooggelegeerd roestvast staal
Elektrische aansluiting 1, aansluittype
Kabel
Elektrische aansluiting 1, aansluittechniek
open einde
Elektrische aansluiting 1, aantal polen/aders
4
Kleur kabelmantel
Grijs
Uitschakeltijd
4
Max. uitgangsstroom
50
Inschakeltijd
4
Schakeluitgang
2x PNP of 2x NPN instelbaar
Functie schakelelement
Verbreekcontact/maakcontact omschakelbaar
Max. schakelvermogen DC
1.5
Spanningsval
0.5
Resolutie traject
0.02
Meetgrootheden
positie
Meetprincipe
magnetisch Hall
Schakelstandindicator
LED geel
Instelmogelijkheden
IO-Link:capacitieve toets
Materiaal kabelmantel
TPE-U(PUR)
Nullaststroom
12
Uitgangsrichting aansluiting
overlangs
Certificaat instantie van afgifte
UL E232949

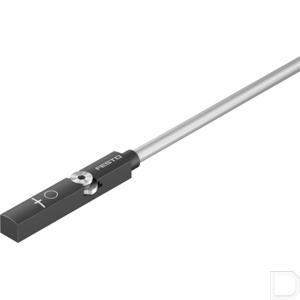

Type
Positietransmitter SDAS
