Douane code
85.365.019
Land van oorsprong
BG
EAN code
4052568264932
Artikelnummer Festo
2393550
Type

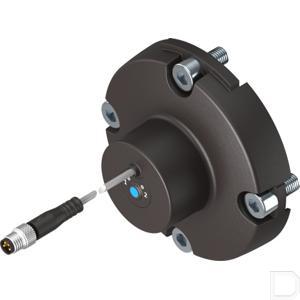

Positiesensor SRBS
Omgevingstemperatuur
-20:70
Gebaseerd op norm
EN 60947-5-2
Bevestigingstype
vastgeschroefd
Inbouwpositie
Willekeurig
Productgewicht
120
Symbool
995400
CE-teken (zie conformiteitsverklaring)
Conform EU-EMC-richtlijn:conform EU-RoHS-richtlijn
Kabellengte
0.3
Goedkeuring
RCM Mark:c UL us - Listed (OL)
Beschermingsklasse
IP65:IP68
Omgevingstemperatuur bij flexibele kabelplaatsing
-20:70
Corrosiebestendigheidsklasse KBK
2 - matige corrosiebelasting
Kortsluitingsbestendigheid
ja
Polariteitsbescherming
Voor alle elektrische aansluitingen
Bouwvorm
Rond
Opslagtemperatuur
-30:70
Restrimpel
10 %
Materiaal-informatie
RoHS conform:halogeenvrij
Bereik voor bedrijfsspanning DC
10:30
Max. schakelfrequentie
125
Bestendigheid tegen overbelasting
ja
Registratiebereik
270
LABS-conformiteit
VDMA24364-B2-L
Geschiktheid voor de productie van Li-ion-batterijen
Metalen met een gewichtsaandeel van meer dan 1% koper mogen niet worden gebruikt. Uitgesloten zijn printplaten, leidingen, elektrische connectoren en spoelen, metalen met meer dan 1% koper als legeringsbestanddeel zijn uitgesloten van gebruik. Uitzonderingen zijn printplaten, kabels, elektrische connectoren en spoelen, metalen met meer dan 5 massaprocent koper, zink of nikkel zijn uitgesloten van gebruik. Uitgesloten zijn printplaten, leidingen, elektrische connectoren en spoelen, metalen met meer dan 5% koper als legeringsbestanddeel zijn uitgesloten van gebruik. Uitzonderingen zijn printplaten, kabels, elektrische connectoren en spoelen, metalen met meer dan 5 massaprocent koper, zink of nikkel zijn uitgesloten van gebruik. Uitzondering vormen nikkel in staal, chemisch vernikkelde oppervlakken, printplaten, leidingen, elektrische connectoren en spoelen
Geschiktheid voor cleanrooms, gemeten volgens ISO 14644-14
Klasse 4 volgens ISO 14644-1
Trillingsbestendigheid
Transportcontrole met scherptegraad 3 conform FN 942017-4 en EN 60068-2-6
Schokbestendigheid
Schoktest met scherptegraad 2 conform FN 942017-5 en EN 60068-2-27
Aftastinterval typ.
3
Kabeleigenschap
geschikt voor kabelrupsen/geschikt voor robots
Herhaalbaarheid schakelpunt
<= 1 °
Testvoorwaarden leiding
Buigwisselvastheid: conform Festo-norm:Torsiekracht: > 300 000 cycli, ±270°/0,1 m:Energieketen: > 5 miljoen cycli, buigradius 28 mm
Bijzondere eigenschappen
Oliebestendig
UKCA-teken (zie conformiteitsverklaring)
volgens de UK-voorschriften voor EMC:volgens de UK RoHS-voorschriften
Materiaal behuizing
PA-versterkt:Polyester
Materiaal folie
Polyester
Elektrische aansluiting 1, aansluittype
Kabel met stekker
Elektrische aansluiting 1, aansluittechniek
M8x1 A-gecodeerd conform EN 61076-2-104
Elektrische aansluiting 1, aantal polen/aders
4
Elektrische aansluiting 1, aansluitschema
991171
Elektrische aansluiting 1, bevestigingstype
Schroefvergrendeling:draaibaar
Elektrische aansluiting 1, bevestigingstype
Compatibel met schroefvergrendeling draaibaar/niet draaibaar
Kleur kabelmantel
Grijs
Uitschakeltijd
4
Max. uitgangsstroom
50
Inschakeltijd
4
Kleur behuizing
zwart
Reststroom
0.05
Schakeluitgang
2 x PNP of 2 x NPN omschakelbaar
Functie schakelelement
Verbreekcontact/maakcontact omschakelbaar
Max. schakelvermogen DC
1.5
Spanningsval
1
Meetgrootheden
Draaihoek
Meetprincipe
magnetisch Hall
Schakelstandindicator
LED geel
Instelmogelijkheden
Toets
Materiaal kabelmantel
TPE-U(PUR)
Materiaal steekcontacten
Koperlegering verguld
Kabeldiameter
2.9
Nominale bedrijfsspanning DC
24
Nullaststroom
20
Beschermklasse
III
Uitgangsrichting aansluiting
overlangs
