Douane code
90.328.100
Land van oorsprong
DE
EAN code
4052568580162
Artikelnummer Festo
8097413
Type

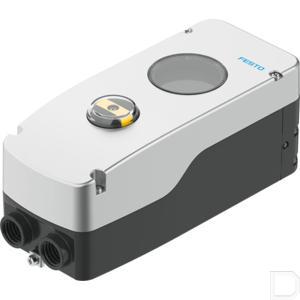

Positieregelaar CMSH
Werking
Enkelwerkend
Constructieve opbouw
Digitaal, elektropneumatische positieregelaar
Omgevingstemperatuur
-40:80
Pneumatische aansluiting
1/4 NPT
Bevestigingstype
Met toebehoren:Conform VDI/VDE 3845
Inbouwpositie
Willekeurig
Bedrijfsdruk
1.4:8
Productgewicht
2640
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
CE-teken (zie conformiteitsverklaring)
Conform EU-EMC-richtlijn:volgens EU Ex-veiligheidsrichtlijn (ATEX):conform EU-RoHS-richtlijn
Goedkeuring
RCM Mark
Beschermingsklasse
IP66:IP67
Polariteitsbescherming
ja
Opslagtemperatuur
-40:80
Materiaal-informatie
RoHS conform
Kabelschroefkoppeling
2x 1/2 NPT
Registratiebereik
0:115
Aanwijzing bij de omgevingstemperatuur
Display: -30 - 80 °C
LABS-conformiteit
VDMA24364-zone III
Aansluitweerstand
3:80
Overspanningscategorie
II
Bedrijfsdruk
20.3:116
Indicator
LCD-display, via software 90° draaibaar
Meetprincipe meetlineaal
Potentiometer
Karakteristiek ingangen
1x conform IEC 61131-2, type 3
Constructiekenmerken
Zekering pn.uitg. 2 ontlucht
Trillingsbestendigheid
Transportcontrole met scherptegraad 2 conform FN 942017-4 en EN 60068-2-6
Schokbestendigheid
Schoktest met scherptegraad 1 conform FN 942017-5 en EN 60068-2-27
Klimaatklasse
1K5 volgens EN 60721 voor opslag:4K3 conform EN 60721 voor bedrijf
Digitale ingangen, potentiaalscheiding
ja
Bedrijfsdruk
0.14:0.8
Analoge ingangen, galvanische scheiding
ja
Analoge ingangen, signaalbereik
4 - 20 mA met HART
Max. kabellengte
30 m voor externe positiesensor:Geschermd
Cyclustijd
20
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking niet mogelijk:Maximale partikelgrootte 40 µm
Nominale inzethoogte
<= 2000 m NHN
UKCA-teken (zie conformiteitsverklaring)
volgens de UK-voorschriften voor EMC:volgens de UK RoHS-voorschriften
Analoge ingangen, bestendigheid tegen overbelasting
<65 mA
Digitale ingangen, polariteitsbescherming
ja
Digitale ingangen, bestendigheid tegen overbelasting
33 V
Analoge ingangen, ingangsimpedantie
480 ohm bij 20 mA
Luchtvermogen bij Δp = 6 bar
380
Materiaal behuizing
Aluminium, poedergecoat
Materiaal afdichtingen
EPDM:NBR:VMQ
Materiaal as
Hooggelegeerd roestvast staal
Materiaal schroeven
Gegalvaniseerd staal
Materiaal koppeling
Hooggelegeerd roestvast staal
Elektrische aansluiting 1, functie
Analoge ingang:Digitale ingang:Externe weg-/hoeksensor
Elektrische aansluiting 1, aansluittype
Klemmenstrook
Elektrische aansluiting 1, aansluittechniek
Veertrekklem
Elektrische aansluiting 1, aantal polen/aders
7
Instelmogelijkheden
via display en toetsen
Materiaal scherm
PC
Vervuilingsgraad
3
