EAN code
4052568261153
Artikelnummer Festo
575578
Type

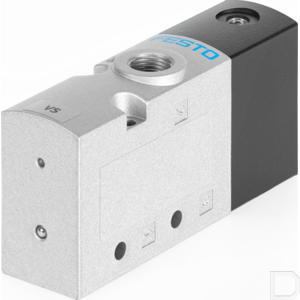

Pneumatisch ventiel VUWS
Constructieve opbouw
Zuiger-schuif
Omgevingstemperatuur
-10:60
Bevestigingstype
Naar keuze::Op aansluitstrip:met doorgangsboring
Inbouwpositie
Willekeurig
Bedrijfsdruk
-0.9:10
Mediumtemperatuur
-10:60
Productgewicht
394
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Symbool
991381
Ventielfunctie
3/2 gesloten monostabiel
Bedieningswijze
Pneumatisch
Stroomrichting
Reversibel
Afdichtingsprincipe
Zacht
Ontluchtingsfunctie
Smoorbaar
Besturingstype
direct
Terugstelwijze
mechanische veer
Stuurluchttoevoer
intern
Nominale doorlaat
9.4
Stuurdruk
2.5:10
Pneumatische aansluiting 1
G3/8
Pneumatische aansluiting 2
G3/8
Pneumatische aansluiting 3
G3/8
Handbediening
geen
Goedkeuring
c UL us - Recognized (OL)
Normaal nominaal debiet (genormaliseerd volgens DIN 1343)
2300
Schakeltijd aan
16
Schakeltijd uit
73
Stuurmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Corrosiebestendigheidsklasse KBK
2 - matige corrosiebelasting
Overlapping
Positieve overdekking
Aansluiting stuurlucht 12
G1/8
Materiaal-informatie
RoHS conform
LABS-conformiteit
VDMA24364-B1/B2-L
Aansluiting luchtopening
Niet gekanaliseerd
Geschiktheid voor cleanrooms, gemeten volgens ISO 14644-14
Klasse 6 volgens ISO 14644-1
Trillingsbestendigheid
Transportcontrole met scherptegraad 2 conform FN 942017-4 en EN 60068-2-6
Schokbestendigheid
Schoktest met scherptegraad 2 conform FN 942017-5 en EN 60068-2-27
Materiaal zuigerschuif
Aluminium kneedlegering
Bedrijfsdruk
-0.09:1
Stuurdruk MPa
0.25:1
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
Ventielgrootte
31
Materiaal behuizing
Persgegoten aluminium:Gelakt
Materiaal afdichtingen
HNBR:NBR
Materiaal schroeven
Staal, vernikkeld
