Douane code
84.812.090
Land van oorsprong
CN
EAN code
4052568170806
Artikelnummer Festo
536051
Constructieve opbouw
Zuiger-schuif
Omgevingstemperatuur
-10:60
Bevestigingstype
met doorgangsboring
Inbouwpositie
Willekeurig
Bedrijfsdruk
-0.9:10
Mediumtemperatuur
-10:60
Productgewicht
680
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Symbool
991021
Ventielfunctie
5/3 ontlucht
Bedieningswijze
Pneumatisch
Stroomrichting
Reversibel
Afdichtingsprincipe
Zacht
CE-teken (zie conformiteitsverklaring)
volgens EU Ex-veiligheidsrichtlijn (ATEX)
Ontluchtingsfunctie
Smoorbaar
Besturingstype
direct
Terugstelwijze
mechanische veer
Stuurluchttoevoer
extern
Nominale doorlaat
12
Stuurdruk
3:10
Pneumatische aansluiting 1
G3/8
Pneumatische aansluiting 2
G3/8
Pneumatische aansluiting 3
G3/8
Handbediening
geen
Normaal nominaal debiet (genormaliseerd volgens DIN 1343)
2200
Schakeltijd aan
7
Schakeltijd uit
28
Schakeltijd op
83
Stuurmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Corrosiebestendigheidsklasse KBK
1 - lage corrosiebelasting
Overlapping
Positieve overdekking
Rastermaat
41
Pneumatische aansluiting 4
G3/8
Pneumatische aansluiting 5
G3/8
Aansluiting stuurlucht 12
G1/8
Aansluiting stuurlucht 14
G1/8
Opslagtemperatuur
-40:60
Materiaal-informatie
RoHS conform
Max. schakelfrequentie
3
LABS-conformiteit
VDMA24364-B1/B2-L
Bouwbreedte
40
Bedrijfsdruk
-0.09:1
Stuurdruk MPa
0.3:1
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
UKCA-teken (zie conformiteitsverklaring)
volgens de UK EX-voorschriften
Ex-goedkeuring buiten de EU
EPL Db (GB):EPL Gb (GB)
Materiaal behuizing
Persgegoten aluminium
Materiaal afdichtingen
NBR
ATEX-categorie gas
II 2G
Ontstekingsbeschermingsklasse gas
Ex h IIC T4 Gb
ATEX-categorie stof
II 2D
Ex-ontstekingsbeschermingsklasse stof
Ex h IIIC T130°C Db
Ex-omgevingstemperatuur
-10°C <= Ta <= +60°C
Type

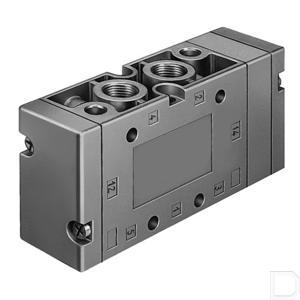

Pneumatisch ventiel VL
