Douane code
84.812.090
Land van oorsprong
BR
EAN code
4052568112004
Artikelnummer Festo
12461
Constructieve opbouw
Zuiger-schuif
Omgevingstemperatuur
-10:60
Conform norm
ISO 5599-1
Bevestigingstype
Op aansluitplaat:met doorgangsboring en schroef
Inbouwpositie
Willekeurig
Bedrijfsdruk
-0.9:16
Mediumtemperatuur
-10:60
Productgewicht
1800
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Symbool
991029
Ventielfunctie
5/2 monostabiel
Bedieningswijze
Pneumatisch
Stroomrichting
Reversibel
Afdichtingsprincipe
Zacht
Ontluchtingsfunctie
Smoorbaar
Besturingstype
direct
Terugstelwijze
mechanische veer
Nominale doorlaat
18
Stuurdruk
3:16
Pneumatische aansluiting 1
Aansluitplaat grootte 4 volgens ISO 5599-1
Pneumatische aansluiting 2
Aansluitplaat grootte 4 volgens ISO 5599-1
Pneumatische aansluiting 3
Aansluitplaat grootte 4 volgens ISO 5599-1
ISO-code
404
Handbediening
geen
Normaal nominaal debiet (genormaliseerd volgens DIN 1343)
6000
Schakeltijd aan
25
Schakeltijd uit
90
Stuurmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Overlapping
Positieve overdekking
Rastermaat
82
Pneumatische aansluiting 4
Aansluitplaat grootte 4 volgens ISO 5599-1
Pneumatische aansluiting 5
Aansluitplaat grootte 4 volgens ISO 5599-1
Aansluiting stuurlucht 14
Aansluitplaat grootte 4 volgens ISO 5599-1
Geluidsdrukniveau
85
Materiaal-informatie
RoHS conform
LABS-conformiteit
VDMA24364-B1/B2-L
Bouwbreedte
76
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
Materiaal behuizing
Aluminium
Materiaal afdichtingen
NBR

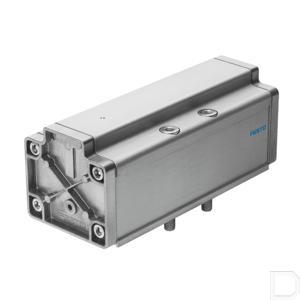

Type
Pneumatisch ventiel VL
