Douane code
84.812.090
Land van oorsprong
IN
EAN code
4052568170622
Artikelnummer Festo
536033
Constructieve opbouw
Schotelzitting
Omgevingstemperatuur
-10:60
Bevestigingstype
Naar keuze::Op aansluitstrip:met doorgangsboring
Inbouwpositie
Willekeurig
Bedrijfsdruk
0:8
Mediumtemperatuur
-10:60
Productgewicht
220
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Symbool
991001
Ventielfunctie
5/2 monostabiel
Bedieningswijze
Pneumatisch
Stroomrichting
Niet reversibel
Afdichtingsprincipe
Zacht
CE-teken (zie conformiteitsverklaring)
volgens EU Ex-veiligheidsrichtlijn (ATEX)
Ontluchtingsfunctie
Smoorbaar
Besturingstype
direct
Terugstelwijze
mechanische veer
Stuurluchttoevoer
extern
Nominale doorlaat
7
Stuurdruk
1.2:10
Pneumatische aansluiting 1
G1/4
Pneumatische aansluiting 2
G1/4
Pneumatische aansluiting 3
G1/4
Normaal nominaal debiet (genormaliseerd volgens DIN 1343)
800
Schakeltijd aan
7
Schakeltijd uit
11
Stuurmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Beschermingsklasse
IP65
Corrosiebestendigheidsklasse KBK
1 - lage corrosiebelasting
Overlapping
Negatieve overlapping
Rastermaat
32
Pneumatische aansluiting 4
G1/4
Pneumatische aansluiting 5
G1/4
Aansluiting stuurlucht 14
G1/8
Opslagtemperatuur
-20:60
Materiaal-informatie
RoHS conform
LABS-conformiteit
VDMA24364-B1/B2-L
Aansluiting luchtopening
M3
Bouwbreedte
30.5
Bedrijfsdruk
0:0.8
Stuurdruk MPa
0.12:1
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
UKCA-teken (zie conformiteitsverklaring)
volgens de UK EX-voorschriften
Ex-goedkeuring buiten de EU
EPL Db (GB):EPL Gb (GB)
Materiaal behuizing
Persgegoten aluminium
Materiaal afdichtingen
NBR:TPE-U(PU)
ATEX-categorie gas
II 2G
Ontstekingsbeschermingsklasse gas
Ex h IIC T4 Gb
ATEX-categorie stof
II 2D
Ex-ontstekingsbeschermingsklasse stof
Ex h IIIC T130°C Db
Ex-omgevingstemperatuur
-10°C <= Ta <= +60°C

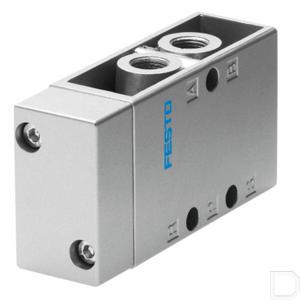

Type
Pneumatisch ventiel VL
