Douane code
84.818.073
Land van oorsprong
DE
EAN code
4052568460082
Artikelnummer Festo
3412430
Type

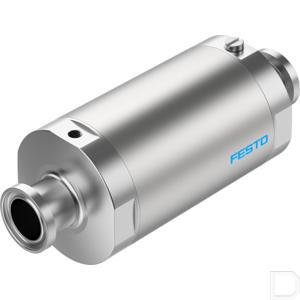

Pinchventiel VZQA
Constructieve opbouw
Pinchventiel pneumatisch bediend
Omgevingstemperatuur
-5:60
Bevestigingstype
Leidinginbouw
Inbouwpositie
Willekeurig
Bedrijfsdruk
3.5:6
Mediumtemperatuur
-5:100
Productgewicht
611
Symbool
992981
Ventielfunctie
2/2 gesloten monostabiel
Bedieningswijze
Pneumatisch
Stroomrichting
Reversibel
Afdichtingsprincipe
Zacht
Besturingstype
Extern gestuurd
Terugstelwijze
mechanische veer
Schakeltijd aan
150
Schakeltijd uit
250
Stuurmedium
Perslucht conform ISO 8573-1:2010 [7:4:1]
Opslagtemperatuur
5:30
Materiaal-informatie
RoHS conform
LABS-conformiteit
VDMA24364-zone III
Barstdruk
1.6
Barstdruk
232
Barstdruk
16
Aansluiting stuurhulplucht 12
M5
Bedrijfsdruk
50.75:87
Medium
Perslucht conform ISO 8573-1:2010 [-:-:1]:Water
Mediumdruk
0:2
Mediumdruk
0:29
Informatie over de mediumdruk
Het gebruik in het vacuümbereik werd getest tot -0,09 MPa met lucht bij kamertemperatuur. Afhankelijk van de toepassing moet er mogelijk een tegenvacuüm worden gecreëerd aan de besturingszijde om de mediastroom te garanderen.
Debiet Kv
5
Nominale druk armatuur PN
10
Aansluiting armatuur
Clamp conform ASME-BPE type A
Max. viscositeit
4000
Bedrijfsdruk
0.35:0.6
Nominale doorlaat DN
15
Mediumdruk
0:0.2
Geschiktheid voor levensmiddelen
Zie conformiteitsverklaring
Materiaal behuizing
Hooggelegeerd roestvast staal
Materiaal afdichtingen
FPM
Materiaal schaal
PPS
Materiaalnummer behuizing
1.4301
Materiaal behuizingsdeksel
Hooggelegeerd roestvast staal
Materiaal afsluitelement
VMQ (silicone)
Materiaalnummer behuizingsdeksel
1.4404 / AISI 316L
