Douane code
84.798.997
Land van oorsprong
DE
EAN code
4052568206994
Artikelnummer Festo
560234
Werking
dubbelwerkend
Constructieve opbouw
Schuin niveau:Gedwongen geleid bewegingsverloop
Omgevingstemperatuur
5:60
Pneumatische aansluiting
G1/4
Positiedetectie
Voor naderingssensor
Grijperfunctie
Parallel
Aantal grijpklauwen
2
Bevestigingstype
Naar keuze::met inwendige schroefdraad en centreerhuls:Met doorgangsboring en centreerhuls:met doorgangsboring en paspen:met inwendige schroefdraad en paspen
Inbouwpositie
Willekeurig
Bedrijfsdruk
3:8
Productgewicht
4745
Grijpkracht per grijpklauw bij 6 bar sluiten
1551
Grijpkracht per grijpklauw bij 6 bar openen
1613
Max. werkfrequentie grijper
2
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Herhaalnauwkeurigheid grijper
0.05
Symbool
991894
Beschermingsklasse
IP40
Bouwgrootte
80
Corrosiebestendigheidsklasse KBK
2 - matige corrosiebelasting
Grijpkrachtzekering
zonder
Max. vervangingsnauwkeurigheid
0.2
Slag per grijpklauw
25
Max. kracht aan de grijpklauw Fz statisch
7000
Max. moment aan de grijpklauw Mx statisch
180
Max. moment aan de grijpklauw My statisch
220
Max. moment aan de grijpklauw Mz statisch
170
Min. openingstijd bij 6 bar
214
Min. sluittijd bij 6 bar
213
Rotatiesymmetrie
0.2
Max. grijpklauwspeling Sz
0.02
Max. grijpklauwhoekspeling ax, ay
0.1
Materiaal-informatie
RoHS conform
Massatraagheidsmoment
150.515
LABS-conformiteit
VDMA24364-B1/B2-L
Aandrijvingstype
Pneumatisch
Bedrijfsdruk blokkeerlucht
0:0.5
Pneumatische aansluiting blokkeerlucht
M5
Nasmeerinterval geleidingselementen
5
Totale grijpkracht bij 6 bar openen
3226
Totale grijpkracht bij 6 bar sluiten
3102
Max. massa per externe grijpvinger
1830
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
Materiaal behuizing
Aluminium geanodiseerd
Materiaal grijpklauw
Staal, gehard
Materiaal afdekkap
Hooggelegeerd roestvast staal

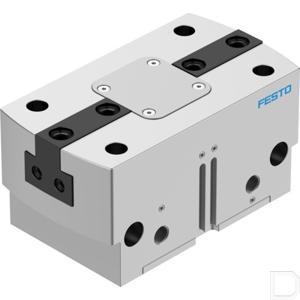

Type
Parallelgrijper HGPT
