Douane code
84.798.997
Land van oorsprong
DE
EAN code
4052568206932
Artikelnummer Festo
560228
Werking
dubbelwerkend
Constructieve opbouw
Schuin niveau:Gedwongen geleid bewegingsverloop
Omgevingstemperatuur
5:60
Pneumatische aansluiting
G1/8
Positiedetectie
Voor naderingssensor
Grijperfunctie
Parallel
Aantal grijpklauwen
2
Bevestigingstype
Naar keuze::met inwendige schroefdraad en centreerhuls:Met doorgangsboring en centreerhuls:met doorgangsboring en paspen:met inwendige schroefdraad en paspen
Inbouwpositie
Willekeurig
Bedrijfsdruk
3:8
Productgewicht
2712
Grijpkracht per grijpklauw bij 6 bar sluiten
851
Grijpkracht per grijpklauw bij 6 bar openen
896
Max. werkfrequentie grijper
2
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Herhaalnauwkeurigheid grijper
0.05
Symbool
991894
Beschermingsklasse
IP40
Bouwgrootte
63
Corrosiebestendigheidsklasse KBK
2 - matige corrosiebelasting
Grijpkrachtzekering
zonder
Max. vervangingsnauwkeurigheid
0.2
Slag per grijpklauw
16
Max. kracht aan de grijpklauw Fz statisch
5000
Max. moment aan de grijpklauw Mx statisch
160
Max. moment aan de grijpklauw My statisch
180
Max. moment aan de grijpklauw Mz statisch
140
Min. openingstijd bij 6 bar
150
Min. sluittijd bij 6 bar
156
Rotatiesymmetrie
0.2
Max. grijpklauwspeling Sz
0.02
Max. grijpklauwhoekspeling ax, ay
0.1
Materiaal-informatie
RoHS conform
Massatraagheidsmoment
60.903
LABS-conformiteit
VDMA24364-B1/B2-L
Aandrijvingstype
Pneumatisch
Bedrijfsdruk blokkeerlucht
0:0.5
Pneumatische aansluiting blokkeerlucht
M5
Nasmeerinterval geleidingselementen
5
Totale grijpkracht bij 6 bar openen
1792
Totale grijpkracht bij 6 bar sluiten
1702
Max. massa per externe grijpvinger
1260
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
Materiaal behuizing
Aluminium geanodiseerd
Materiaal grijpklauw
Staal, gehard
Materiaal afdekkap
Hooggelegeerd roestvast staal

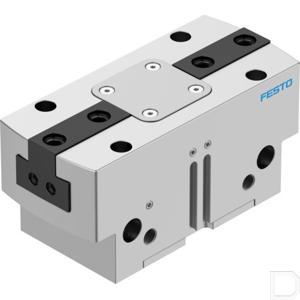

Type
Parallelgrijper HGPT
