Douane code
84.798.997
Land van oorsprong
DE
EAN code
4052568206697
Artikelnummer Festo
560204
Type

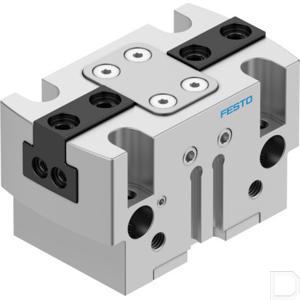

Parallelgrijper HGPT
Werking
dubbelwerkend
Constructieve opbouw
Schuin niveau:Gedwongen geleid bewegingsverloop
Omgevingstemperatuur
5:60
Pneumatische aansluiting
M5
Positiedetectie
Voor naderingssensor
Grijperfunctie
Parallel
Aantal grijpklauwen
2
Bevestigingstype
Naar keuze::met inwendige schroefdraad en centreerhuls:Met doorgangsboring en centreerhuls:met doorgangsboring en paspen:met inwendige schroefdraad en paspen
Inbouwpositie
Willekeurig
Bedrijfsdruk
3:8
Productgewicht
266
Grijpkracht per grijpklauw bij 6 bar sluiten
124
Grijpkracht per grijpklauw bij 6 bar openen
133
Max. werkfrequentie grijper
3
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Herhaalnauwkeurigheid grijper
0.04
Symbool
991894
Beschermingsklasse
IP40
Bouwgrootte
25
Corrosiebestendigheidsklasse KBK
2 - matige corrosiebelasting
Grijpkrachtzekering
zonder
Max. vervangingsnauwkeurigheid
0.2
Slag per grijpklauw
6
Max. kracht aan de grijpklauw Fz statisch
1200
Max. moment aan de grijpklauw Mx statisch
50
Max. moment aan de grijpklauw My statisch
45
Max. moment aan de grijpklauw Mz statisch
35
Min. openingstijd bij 6 bar
26
Min. sluittijd bij 6 bar
32
Rotatiesymmetrie
0.2
Max. grijpklauwspeling Sz
0.02
Max. grijpklauwhoekspeling ax, ay
0.1
Materiaal-informatie
RoHS conform
Massatraagheidsmoment
0.983
LABS-conformiteit
VDMA24364-B1/B2-L
Aandrijvingstype
Pneumatisch
Bedrijfsdruk blokkeerlucht
0:0.5
Pneumatische aansluiting blokkeerlucht
M5
Nasmeerinterval geleidingselementen
5
Totale grijpkracht bij 6 bar openen
266
Totale grijpkracht bij 6 bar sluiten
248
Max. massa per externe grijpvinger
110
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
Materiaal behuizing
Aluminium geanodiseerd
Materiaal grijpklauw
Staal, gehard
Materiaal afdekkap
Hooggelegeerd roestvast staal
