Douane code
84.798.997
Land van oorsprong
DE
EAN code
4052568269258
Artikelnummer Festo
3361488
Type

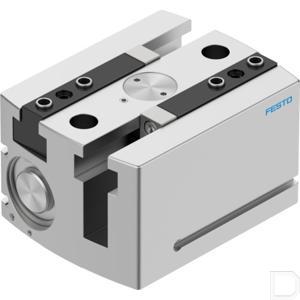

Parallelgrijper HGPL
Werking
dubbelwerkend
Constructieve opbouw
Dubbele zuiger:Geleiding:Zuiger-schuif:T-vorm:Tandheugel/rondsel
Omgevingstemperatuur
5:60
Pneumatische aansluiting
M5
Positiedetectie
Voor naderingssensor
Grijperfunctie
Parallel
Aantal grijpklauwen
2
Bevestigingstype
met inwendige schroefdraad en centreerhuls:Met doorgangsboring en centreerhuls
Inbouwpositie
Willekeurig
Bedrijfsdruk
3:8
Productgewicht
3300
Grijpkracht per grijpklauw bij 6 bar sluiten
608
Grijpkracht per grijpklauw bij 6 bar openen
519
Max. werkfrequentie grijper
1
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Herhaalnauwkeurigheid grijper
0.03
Symbool
991894
Bouwgrootte
40
Corrosiebestendigheidsklasse KBK
2 - matige corrosiebelasting
Grijpkrachtzekering
zonder
Max. vervangingsnauwkeurigheid
0.2
Slag per grijpklauw
40
Max. kracht aan de grijpklauw Fz statisch
2500
Max. moment aan de grijpklauw Mx statisch
125
Max. moment aan de grijpklauw My statisch
80
Max. moment aan de grijpklauw Mz statisch
100
Min. openingstijd bij 6 bar
238
Min. sluittijd bij 6 bar
205
Rotatiesymmetrie
0.2
Max. grijpklauwspeling Sz
0.05
Max. grijpklauwhoekspeling ax, ay
0.2
Materiaal-informatie
RoHS conform
Massatraagheidsmoment
66.83
LABS-conformiteit
VDMA24364-B1/B2-L
Aandrijvingstype
Pneumatisch
Nasmeerinterval geleidingselementen
5
Totale grijpkracht bij 6 bar openen
1038
Totale grijpkracht bij 6 bar sluiten
1216
Max. massa per externe grijpvinger
420
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
Materiaal behuizing
Aluminium-legering, glijdend geanodiseerd
Materiaal grijpklauw
Staal, gehard
