Omgevingstemperatuur bereik
5°C <> +60°C
Montagepositie
willekeurig
Douane code
84.798.997
Aansluiting
M5
Corrosiebestendigheidsklasse CRC
2
Land van oorsprong
DE
Ontwerp structuur
dubbele zuiger; geleiding; plunjer; T-vormig; Tandheugel en rondsel
EAN code
4052568269234
Festo artikelnr.
3361486
Klemkracht per grijperklem bij 6 bar sluiten (N)
256
Klemkracht per grijperklem bij 6 bar openen (N)
206
Smeerinterval voor geleidingscomponenten
5 miljoen spanbewegingen
Massatraagheidsmoment
78,7 kgcm2
Materiaal behuizing
Aluminium; Glad geanodiseerd
Materiaal opmerking
Vrij van koper en PTFE; RoHS conform
Max. hoekige grijper kaak backlash ax ay
< 0,2 deg
Max. kracht op grijperklem Fz statische (N)
1.500
Max. grijper kaak speling Sz
< 0,05 mm
Max. grond per vinger van de externe grijper
250 g
Max. werkfrequentie van grijper
< 1 Hz
Max. koppel bij de grijper Mx statisch (Nm)
100
Max. koppel bij de grijper My statisch (Nm)
60
Max. koppel bij de grijper Mz statisch (Nm)
70
Min. sluitingstijd bij 6 bar (ms)
418
Min. openingstijd bij 6 bar (ms)
423
Wijze van bediening
double-acting
Opmerking over het besturings- en stuurmedium
Geoliede werking mogelijk (vereist in verdere werking)
Aantal grijpervingers
2
Aandrijfmiddel
Perslucht volgens ISO8573-1:2010 [7:4:4]
Eenheid
Per stuk
Pneumatische aansluiting
M5
Positie detectie
Voor nabijheidssensor
Product gewicht
2.200
Rotationeel symmetrisch
<= 0,2 mm
Slag per grijper (mm)
80
Type bevestiging
Internal thread and centring sleeve; With through-hole and centring sleeve
Origineel nummer

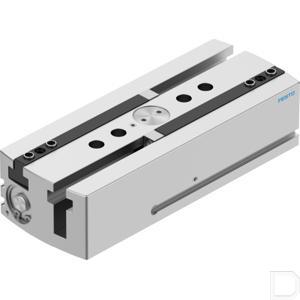

HGPL-25-80-A-B
Gewicht
2.429
Maat
25
Totale kracht bij 6 bar gesloten (N)
512
Totale kracht bij 6 bar open (N)
412
