Douane code
84.798.997
Land van oorsprong
DE
EAN code
4052568269166
Artikelnummer Festo
3361479
Werking
dubbelwerkend
Constructieve opbouw
Dubbele zuiger:Geleiding:Zuiger-schuif:T-vorm:Tandheugel/rondsel
Omgevingstemperatuur
5:60
Pneumatische aansluiting
M5
Positiedetectie
Voor naderingssensor
Grijperfunctie
Parallel
Aantal grijpklauwen
2
Bevestigingstype
met inwendige schroefdraad en centreerhuls:Met doorgangsboring en centreerhuls
Inbouwpositie
Willekeurig
Bedrijfsdruk
3:8
Productgewicht
305
Grijpkracht per grijpklauw bij 6 bar sluiten
79
Grijpkracht per grijpklauw bij 6 bar openen
63
Max. werkfrequentie grijper
1
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Herhaalnauwkeurigheid grijper
0.03
Symbool
991894
Bouwgrootte
14
Corrosiebestendigheidsklasse KBK
2 - matige corrosiebelasting
Grijpkrachtzekering
zonder
Max. vervangingsnauwkeurigheid
0.2
Slag per grijpklauw
20
Max. kracht aan de grijpklauw Fz statisch
500
Max. moment aan de grijpklauw Mx statisch
35
Max. moment aan de grijpklauw My statisch
35
Max. moment aan de grijpklauw Mz statisch
35
Min. openingstijd bij 6 bar
120
Min. sluittijd bij 6 bar
110
Rotatiesymmetrie
0.2
Max. grijpklauwspeling Sz
0.05
Max. grijpklauwhoekspeling ax, ay
0.2
Materiaal-informatie
RoHS conform
Massatraagheidsmoment
1.4
LABS-conformiteit
VDMA24364-B1/B2-L
Aandrijvingstype
Pneumatisch
Nasmeerinterval geleidingselementen
5
Totale grijpkracht bij 6 bar openen
126
Totale grijpkracht bij 6 bar sluiten
158
Max. massa per externe grijpvinger
80
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
Materiaal behuizing
Aluminium-legering, glijdend geanodiseerd
Materiaal grijpklauw
Staal, gehard
Type

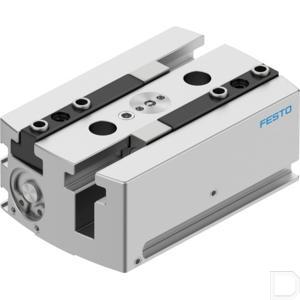

Parallelgrijper HGPL
