Douane code
84.798.997
Land van oorsprong
DE
EAN code
4052568227135
Artikelnummer Festo
1132948
Type

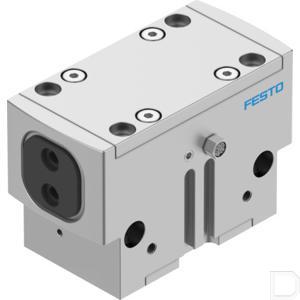

Parallelgrijper HGPD
Werking
dubbelwerkend
Constructieve opbouw
Schuin niveau:Gedwongen geleid bewegingsverloop
Omgevingstemperatuur
5:60
Pneumatische aansluiting
M5
Positiedetectie
Voor naderingssensor
Grijperfunctie
Parallel
Aantal grijpklauwen
2
Bevestigingstype
Naar keuze::met inwendige schroefdraad en centreerhuls:Met doorgangsboring en centreerhuls:met doorgangsboring en paspen:met inwendige schroefdraad en paspen
Inbouwpositie
Willekeurig
Bedrijfsdruk
3:8
Productgewicht
1044
Grijpkracht per grijpklauw bij 6 bar sluiten
267
Grijpkracht per grijpklauw bij 6 bar openen
315
Max. werkfrequentie grijper
2
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Herhaalnauwkeurigheid grijper
0.05
Symbool
991894
Beschermingsklasse
IP65
Bouwgrootte
40
Corrosiebestendigheidsklasse KBK
2 - matige corrosiebelasting
Grijpkrachtzekering
zonder
Max. vervangingsnauwkeurigheid
0.2
Slag per grijpklauw
10
Max. kracht aan de grijpklauw Fz statisch
1200
Max. moment aan de grijpklauw Mx statisch
70
Max. moment aan de grijpklauw My statisch
45
Max. moment aan de grijpklauw Mz statisch
35
Min. openingstijd bij 6 bar
73
Min. sluittijd bij 6 bar
77
Rotatiesymmetrie
0.2
Max. grijpklauwspeling Sz
0.02
Max. grijpklauwhoekspeling ax, ay
0.1
Materiaal-informatie
RoHS conform
Massatraagheidsmoment
10.1
LABS-conformiteit
VDMA24364-B2-L
Aandrijvingstype
Pneumatisch
Bedrijfsdruk blokkeerlucht
0:0.5
Pneumatische aansluiting blokkeerlucht
M5
Nasmeerinterval geleidingselementen
5
Totale grijpkracht bij 6 bar openen
630
Totale grijpkracht bij 6 bar sluiten
598
Max. massa per externe grijpvinger
445
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
Materiaal behuizing
Aluminium geanodiseerd
Materiaal grijpklauw
Staal, gehard
Materiaal afdekkap
Hooggelegeerd roestvast staal
