Omgevingstemperatuur bereik
5°C <> +60°C
Montagepositie
willekeurig
Douane code
84.798.997
Aansluiting
M5
Corrosiebestendigheidsklasse CRC
2
Land van oorsprong
DE
Ontwerp structuur
Hellend vlak; geleide bewegingsvolgorde
EAN code
4052568227012
Festo artikelnr.
1132936
Klemkracht per grijperklem bij 6 bar sluiten (N)
47
Klemkracht per grijperklem bij 6 bar openen (N)
54
Smeerinterval voor geleidingscomponenten
5 miljoen spanbewegingen
Massatraagheidsmoment
0,22 kgcm2
Materiaal behuizing
Aluminium; Geanodiseerd
Materiaal opmerking
Vrij van koper en PTFE; RoHS conform
Max. hoekige grijper kaak backlash ax ay
<= 0,1 deg
Max. kracht op grijperklem Fz statische (N)
150
Max. grijper kaak speling Sz
<= 0,02 mm
Max. grond per vinger van de externe grijper
25 g
Max. werkfrequentie van grijper
<= 3 Hz
Max. koppel bij de grijper Mx statisch (Nm)
8
Max. koppel bij de grijper My statisch (Nm)
4
Max. koppel bij de grijper Mz statisch (Nm)
3
Min. sluitingstijd bij 6 bar (ms)
17
Min. openingstijd bij 6 bar (ms)
15
Wijze van bediening
double-acting
Opmerking over het besturings- en stuurmedium
Geoliede werking mogelijk (vereist in verdere werking)
Aantal grijpervingers
2
Aandrijfmiddel
Perslucht volgens ISO8573-1:2010 [7:4:4]
Werkdruk afdichtingslucht
0 - 0,5 bar
Eenheid
Per stuk
Pneumatische aansluiting
M5
Pneumatische aansluiting afdichtingslucht
M3
Positie detectie
Voor nabijheidssensor
Product gewicht
100
Rotationeel symmetrisch
<= 0,2 mm
Slag per grijper (mm)
3
Type bevestiging
Optional; Internal thread and centring sleeve; With through-hole and centring sleeve; With through-hole and dowel pin; With internal thread and dowel pin
Origineel nummer

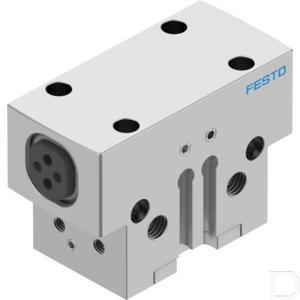

HGPD-16-A
Gewicht
140
Maat
16
Totale kracht bij 6 bar gesloten (N)
94
Totale kracht bij 6 bar open (N)
107
