Douane code
84.798.997
Land van oorsprong
IT
EAN code
4052568229207
Artikelnummer Festo
1254047
Type

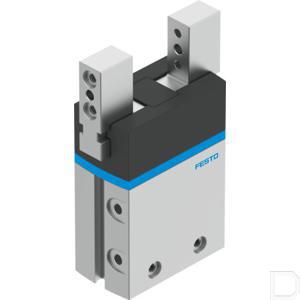

Parallelgrijper DHPS
Werking
dubbelwerkend
Constructieve opbouw
Hefboom:Gedwongen geleid bewegingsverloop
Omgevingstemperatuur
5:60
Pneumatische aansluiting
M5
Positiedetectie
Voor naderingssensor
Grijperfunctie
Parallel
Aantal grijpklauwen
2
Bevestigingstype
Naar keuze::met inwendige schroefdraad en centreerhuls:Met doorgangsboring en centreerhuls
Inbouwpositie
Willekeurig
Bedrijfsdruk
4:8
Productgewicht
387
Max. werkfrequentie grijper
3
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Herhaalnauwkeurigheid grijper
0.02
Symbool
995947
Bouwgrootte
20
Corrosiebestendigheidsklasse KBK
1 - lage corrosiebelasting
Grijpkrachtzekering
Bij het openen
Max. vervangingsnauwkeurigheid
0.2
Slag per grijpklauw
6.5
Max. kracht aan de grijpklauw Fz statisch
250
Max. moment aan de grijpklauw Mx statisch
14
Max. moment aan de grijpklauw My statisch
14
Max. moment aan de grijpklauw Mz statisch
14
Min. openingstijd bij 6 bar
58
Min. sluittijd bij 6 bar
97
Rotatiesymmetrie
0.2
Max. grijpklauwspeling Sz
0.02
Max. grijpklauwhoekspeling ax, ay
0.5
Materiaal-informatie
RoHS conform
Massatraagheidsmoment
1.521
LABS-conformiteit
VDMA24364-B2-L
Aandrijvingstype
Pneumatisch
Geschiktheid voor de productie van Li-ion-batterijen
Metalen met een gewichtsaandeel van meer dan 1% koper mogen niet worden gebruikt. Uitgesloten zijn printplaten, leidingen, elektrische connectoren en spoelen, metalen met meer dan 1% koper als legeringsbestanddeel zijn uitgesloten van gebruik. Uitzonderingen zijn printplaten, kabels, elektrische connectoren en spoelen, metalen met meer dan 5 massaprocent koper, zink of nikkel zijn uitgesloten van gebruik. Uitzondering vormen van printplaten, leidingen, elektrische connectoren en spoelen
Geleiding
Glijgeleiding
Bedrijfsdruk
58:116
Nasmeerinterval geleidingselementen
10
Max. massa per externe grijpvinger
250
Bedrijfsdruk
0.4:0.8
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
Materiaal behuizing
Aluminium kneedlegering, hard geanodiseerd
Materiaal grijpklauw
Hooggelegeerd roestvast staal
Materiaal afdekkap
PA
