Douane code
84.798.997
Land van oorsprong
IT
EAN code
4052568229177
Artikelnummer Festo
1254044
Type

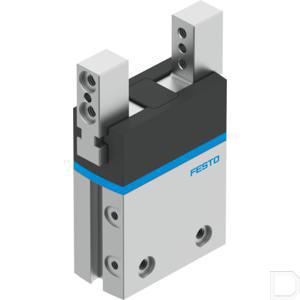

Parallelgrijper DHPS
Werking
dubbelwerkend
Constructieve opbouw
Hefboom:Gedwongen geleid bewegingsverloop
Omgevingstemperatuur
5:60
Pneumatische aansluiting
M3
Positiedetectie
Voor naderingssensor
Grijperfunctie
Parallel
Aantal grijpklauwen
2
Bevestigingstype
Naar keuze::met inwendige schroefdraad en centreerhuls:Met doorgangsboring en centreerhuls
Inbouwpositie
Willekeurig
Bedrijfsdruk
4:8
Productgewicht
188
Max. werkfrequentie grijper
3
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Herhaalnauwkeurigheid grijper
0.02
Symbool
995947
Bouwgrootte
16
Corrosiebestendigheidsklasse KBK
1 - lage corrosiebelasting
Grijpkrachtzekering
Bij het openen
Max. vervangingsnauwkeurigheid
0.2
Slag per grijpklauw
5
Max. kracht aan de grijpklauw Fz statisch
150
Max. moment aan de grijpklauw Mx statisch
8
Max. moment aan de grijpklauw My statisch
8
Max. moment aan de grijpklauw Mz statisch
8
Min. openingstijd bij 6 bar
32
Min. sluittijd bij 6 bar
50
Rotatiesymmetrie
0.2
Max. grijpklauwspeling Sz
0.02
Max. grijpklauwhoekspeling ax, ay
0.5
Materiaal-informatie
RoHS conform
Massatraagheidsmoment
0.472
LABS-conformiteit
VDMA24364-B2-L
Geschiktheid voor de productie van Li-ion-batterijen
Metalen met een gewichtsaandeel van meer dan 1% koper mogen niet worden gebruikt. Uitgesloten zijn printplaten, leidingen, elektrische connectoren en spoelen, metalen met meer dan 1% koper als legeringsbestanddeel zijn uitgesloten van gebruik. Uitzonderingen zijn printplaten, kabels, elektrische connectoren en spoelen, metalen met meer dan 5 massaprocent koper, zink of nikkel zijn uitgesloten van gebruik. Uitzondering vormen van printplaten, leidingen, elektrische connectoren en spoelen
Geleiding
Glijgeleiding
Bedrijfsdruk
58:116
Nasmeerinterval geleidingselementen
10
Max. massa per externe grijpvinger
150
Bedrijfsdruk
0.4:0.8
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
Materiaal behuizing
Aluminium kneedlegering, hard geanodiseerd
Materiaal grijpklauw
Hooggelegeerd roestvast staal
Materiaal afdekkap
PA
