Douane code
84.798.997
Land van oorsprong
IT
EAN code
4052568229146
Artikelnummer Festo
1254040

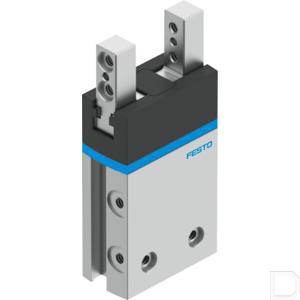

Type
Parallelgrijper DHPS
Werking
dubbelwerkend
Constructieve opbouw
Hefboom:Gedwongen geleid bewegingsverloop
Omgevingstemperatuur
5:60
Pneumatische aansluiting
M3
Positiedetectie
Voor naderingssensor
Grijperfunctie
Parallel
Aantal grijpklauwen
2
Bevestigingstype
Naar keuze::met inwendige schroefdraad en centreerhuls:Met doorgangsboring en centreerhuls
Inbouwpositie
Willekeurig
Bedrijfsdruk
2:8
Productgewicht
67
Grijpkracht per grijpklauw bij 6 bar sluiten
34.5
Grijpkracht per grijpklauw bij 6 bar openen
39
Max. werkfrequentie grijper
4
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Herhaalnauwkeurigheid grijper
0.02
Symbool
991894
Bouwgrootte
10
Corrosiebestendigheidsklasse KBK
1 - lage corrosiebelasting
Max. vervangingsnauwkeurigheid
0.2
Slag per grijpklauw
3
Max. kracht aan de grijpklauw Fz statisch
60
Max. moment aan de grijpklauw Mx statisch
3
Max. moment aan de grijpklauw My statisch
3
Max. moment aan de grijpklauw Mz statisch
3
Min. openingstijd bij 6 bar
21
Min. sluittijd bij 6 bar
28
Rotatiesymmetrie
0.2
Max. grijpklauwspeling Sz
0.02
Max. grijpklauwhoekspeling ax, ay
0.5
Materiaal-informatie
RoHS conform
Massatraagheidsmoment
0.079
LABS-conformiteit
VDMA24364-B2-L
Geschiktheid voor de productie van Li-ion-batterijen
Metalen met een gewichtsaandeel van meer dan 1% koper mogen niet worden gebruikt. Uitgesloten zijn printplaten, leidingen, elektrische connectoren en spoelen, metalen met meer dan 1% koper als legeringsbestanddeel zijn uitgesloten van gebruik. Uitzonderingen zijn printplaten, kabels, elektrische connectoren en spoelen, metalen met meer dan 5 massaprocent koper, zink of nikkel zijn uitgesloten van gebruik. Uitzondering vormen van printplaten, leidingen, elektrische connectoren en spoelen
Geleiding
Glijgeleiding
Bedrijfsdruk
29:116
Nasmeerinterval geleidingselementen
10
Totale grijpkracht bij 6 bar openen
80
Totale grijpkracht bij 6 bar sluiten
70
Max. massa per externe grijpvinger
60
Bedrijfsdruk
0.2:0.8
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
Materiaal behuizing
Aluminium kneedlegering, hard geanodiseerd
Materiaal grijpklauw
Hooggelegeerd roestvast staal
Materiaal afdekkap
PA
