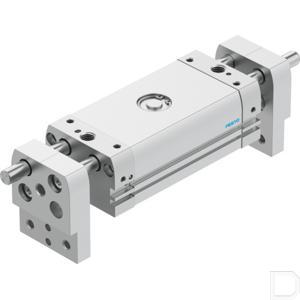

Parallelgrijper DHPL-25-120-P-A

Merk Festo | Artikelnummer: DHPL25120PA

Productdocumentatie

Naar accessoires

Bekijk de varianten

Specificaties

Douane code 84.798.997

Land van oorsprong CN

EAN code 4052568573201

Artikelnummer Festo 8112221

Type Parallelgrijper DHPL

Werking dubbelwerkend

Constructieve opbouw Tandheugel/rondsel

Omgevingstemperatuur -10:60

Pneumatische aansluiting M5

Positiedetectie Voor naderingssensor

Demping Elastische dempingsringen/-platen aan beide zijden

Grijperfunctie Parallel

Aantal grijpklauwen 2

Bevestigingstype Naar keuze::Directe bevestiging via schroefdraad:met doorgangsboring

Inbouwpositie Willekeurig

Bedrijfsdruk 1.5:8

Productgewicht 2297

Grijpkracht per grijpklauw bij 6 bar sluiten 190

Grijpkracht per grijpklauw bij 6 bar openen 245

Max. werkfrequentie grijper 1.5

Materiaal O-ring NBR

Bedrijfsmedium Perslucht conform ISO 8573-1:2010 [7:4:4]

Herhaalnauwkeurigheid grijper 0.03

Symbool 991894

Beschermingsklasse IP54

Bouwgrootte 25

Corrosiebestendigheidsklasse KBK 1 - lage corrosiebelasting

Max. vervangingsnauwkeurigheid 0.2

Slag per grijpklauw 60

Max. kracht aan de grijpklauw Fz statisch 320

Max. moment aan de grijpklauw Mx statisch 6.5

Max. moment aan de grijpklauw My statisch 6.5

Max. moment aan de grijpklauw Mz statisch 6.5

Min. openingstijd bij 6 bar 201

Min. sluittijd bij 6 bar 274

Rotatiesymmetrie 0.2

Max. grijpklauwspeling Sz 0.064

Max. grijpklauwhoekspeling ax, ay 0.13

Materiaal-informatie RoHS conform

Massatraagheidsmoment 118.1:258.9

LABS-conformiteit VDMA24364-B1/B2-L

Geleiding Glijgeleiding

Bedrijfsdruk 21.75:116

Totale slag 120

Materiaal tandheugel hooggelegeerd roestvast staal

Totale grijpkracht bij 6 bar openen 490

Totale grijpkracht bij 6 bar sluiten 380

Max. massa per externe grijpvinger 305

Bedrijfsdruk 0.15:0.8

Onderhoudsinterval Lifetimesmering

Aanwijzing bij het bedrijfs-/stuurmedium Geoliede werking mogelijk (in de verdere werking vereist)

Materiaal deksel Aluminium-legering, geanodiseerd

Materiaal zuigerstang Hooggelegeerd roestvast staal

Materiaal behuizing Aluminium kneedlegering, geanodiseerd

Materiaal grijpklauw Aluminium kneedlegering, geanodiseerd

Materiaal afdekkap Aluminium-kneedlegering, geanodiseerd

Materiaal schroeven Gegalvaniseerd staal

Materiaal eindplaat Aluminium kneedlegering, geanodiseerd

Materiaal zuigerafdichting TPE-U(PU)

Materiaal tandwiel Sinterbrons

Parallelgrijper DHPL

Productomschrijving: - Voor hefopdrachten met grotere lasten hebt u langere openingswegen en klemafstanden nodig. Dit is wat de nieuwe langeslaggrijper DHPL doet voor intern en extern grijpen - en toch blijft hij verbazend licht voor al zijn precisie. Ideaal voor het stapelen van dozen, het grijpen van platen en vormstukken of het vasthouden van open zakken.

Productdetails: - Grote momentopname door geleide grijpklauw; - Compacte en robuuste bouwvorm; - Optimaal voor het grijpen van grotere delen; - Dubbelwerkende zuigeraandrijving; - Geschikt als buiten- en binnengrijper; - Bevestiging: directe bevestiging via schroefdraad, met doorgangsboring; - Voor de positieherkenning met naderingssensor voor T-groef en ronde groef; - Duurzame productie door gereduceerd materiaalgebruik
