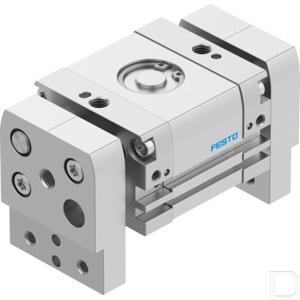

Parallelgrijper DHPL-20-40-P-A

Merk Festo | Artikelnummer: DHPL2040PA

Productdocumentatie

Naar accessoires

Bekijk de varianten

Specificaties

Douane code 84.798.997

Land van oorsprong CN

EAN code 4052568573195

Artikelnummer Festo 8112220

Werking dubbelwerkend

Constructieve opbouw Tandheugel/rondsel

Omgevingstemperatuur -10:60

Pneumatische aansluiting M5

Positiedetectie Voor naderingssensor

Demping Elastische dempingsringen/-platen aan beide zijden

Grijperfunctie Parallel

Aantal grijpklauwen 2

Bevestigingstype Naar keuze::Directe bevestiging via schroefdraad:met doorgangsboring

Inbouwpositie Willekeurig

Bedrijfsdruk 1.5:8

Productgewicht 883

Grijpkracht per grijpklauw bij 6 bar sluiten 115

Grijpkracht per grijpklauw bij 6 bar openen 155

Max. werkfrequentie grijper 2

Materiaal O-ring NBR

Bedrijfsmedium Perslucht conform ISO 8573-1:2010 [7:4:4]

Herhaalnauwkeurigheid grijper 0.03

Symbool 991894

Beschermingsklasse IP54

Bouwgrootte 20

Corrosiebestendigheidsklasse KBK 1 - lage corrosiebelasting

Max. vervangingsnauwkeurigheid 0.2

Slag per grijpklauw 20

Max. kracht aan de grijpklauw Fz statisch 280

Max. moment aan de grijpklauw Mx statisch 5

Max. moment aan de grijpklauw My statisch 5

Max. moment aan de grijpklauw Mz statisch 5

Min. openingstijd bij 6 bar 71

Min. sluittijd bij 6 bar 108

Rotatiesymmetrie 0.2

Max. grijpklauwspeling Sz 0.068

Max. grijpklauwhoekspeling ax, ay 0.14

Materiaal-informatie RoHS conform

Massatraagheidsmoment 15.4:23.5

LABS-conformiteit VDMA24364-B1/B2-L

Geleiding Glijgeleiding

Bedrijfsdruk 21.75:116

Totale slag 40

Materiaal tandheugel hooggelegeerd roestvast staal

Totale grijpkracht bij 6 bar openen 310

Totale grijpkracht bij 6 bar sluiten 230

Max. massa per externe grijpvinger 170

Bedrijfsdruk 0.15:0.8

Onderhoudsinterval Lifetimesmering

Aanwijzing bij het bedrijfs-/stuurmedium Geoliede werking mogelijk (in de verdere werking vereist)

Materiaal deksel Aluminium-legering, geanodiseerd

Materiaal zuigerstang Hooggelegeerd roestvast staal

Materiaal behuizing Aluminium kneedlegering, geanodiseerd

Materiaal grijpklauw Aluminium kneedlegering, geanodiseerd

Materiaal afdekkap Aluminium-kneedlegering, geanodiseerd

Materiaal schroeven Gegalvaniseerd staal

Materiaal eindplaat Aluminium kneedlegering, geanodiseerd

Materiaal zuigerafdichting TPE-U(PU)

Materiaal tandwiel Sinterbrons

Type Parallelgrijper DHPL

Parallelgrijper DHPL

Productomschrijving: - Voor hefopdrachten met grotere lasten hebt u langere openingswegen en klemafstanden nodig. Dit is wat de nieuwe langeslaggrijper DHPL doet voor intern en extern grijpen - en toch blijft hij verbazend licht voor al zijn precisie. Ideaal voor het stapelen van dozen, het grijpen van platen en vormstukken of het vasthouden van open zakken.

Productdetails: - Grote momentopname door geleide grijpklauw; - Compacte en robuuste bouwvorm; - Optimaal voor het grijpen van grotere delen; - Dubbelwerkende zuigeraandrijving; - Geschikt als buiten- en binnengrijper; - Bevestiging: directe bevestiging via schroefdraad, met doorgangsboring; - Voor de positieherkenning met naderingssensor voor T-groef en ronde groef; - Duurzame productie door gereduceerd materiaalgebruik
