Douane code
84.798.997
Land van oorsprong
CN
EAN code
4052568564186
Artikelnummer Festo
8116843
Type

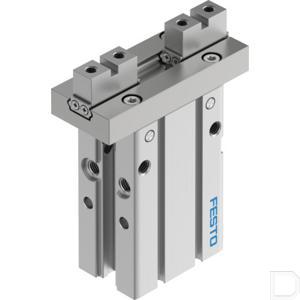

Parallelgrijper DHPC
Werking
Enkelwerkend:Open
Constructieve opbouw
Aansluitrichting zijkant:Plat bevestigingstype voor grijpvingers:Hefboom:Gedwongen geleid bewegingsverloop
Omgevingstemperatuur
-10:60
Pneumatische aansluiting
M5
Positiedetectie
Voor naderingssensor
Grijperfunctie
Parallel
Aantal grijpklauwen
2
Bevestigingstype
Naar keuze::Directe bevestiging via doorgangsboring:Directe bevestiging via schroefdraad:op montageframe:met doorgangsboring en paspen:met inwendige schroefdraad en paspen
Inbouwpositie
Willekeurig
Bedrijfsdruk
2.5:8
Productgewicht
261
Grijpkracht per grijpklauw bij 6 bar sluiten
69.7
Max. werkfrequentie grijper
3
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Herhaalnauwkeurigheid grijper
0.02
Symbool
997349
Bouwgrootte
20
Corrosiebestendigheidsklasse KBK
0 - geen corrosiebelasting
Grijpkrachtzekering
Bij het openen
Max. vervangingsnauwkeurigheid
0.2
Slag per grijpklauw
9
Max. kracht aan de grijpklauw Fz statisch
101.3
Max. moment aan de grijpklauw Mx statisch
1.43
Max. moment aan de grijpklauw My statisch
1.3
Max. moment aan de grijpklauw Mz statisch
1.3
Min. openingstijd bij 6 bar
156
Min. sluittijd bij 6 bar
51
Rotatiesymmetrie
0.2
Max. grijpklauwspeling Sz
0
Max. grijpklauwhoekspeling ax, ay
0
Materiaal-informatie
RoHS conform
Massatraagheidsmoment
0.764
LABS-conformiteit
VDMA24364-B2-L
Aandrijvingstype
Pneumatisch
Geschiktheid voor de productie van Li-ion-batterijen
Geschikt voor batterijproductie met lagere Cu/Zn/Ni-waarden (F1a)
Geleiding
Kogelgeleiding
Bedrijfsdruk
36.25:116
Totale grijpkracht bij 6 bar sluiten
139.4
Max. massa per externe grijpvinger
110
Bedrijfsdruk
0.25:0.8
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
Materiaal behuizing
Aluminium, geanodiseerd
Materiaal grijpklauw
Hooggelegeerd roestvast staal
