Douane code
84.798.997
Land van oorsprong
CN
EAN code
4052568554613
Artikelnummer Festo
8116809

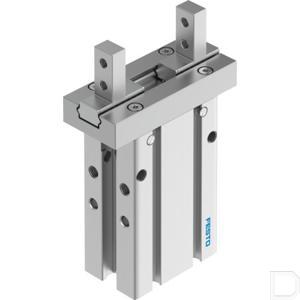

Type
Parallelgrijper DHPC
Werking
Enkelwerkend:Open
Constructieve opbouw
Aansluitrichting zijkant:Hefboom:Standaard bevestigingstype voor grijpvingers:Gedwongen geleid bewegingsverloop
Omgevingstemperatuur
-10:60
Pneumatische aansluiting
M3
Positiedetectie
Voor naderingssensor
Grijperfunctie
Parallel
Aantal grijpklauwen
2
Bevestigingstype
Naar keuze::Directe bevestiging via doorgangsboring:Directe bevestiging via schroefdraad:met doorgangsboring en paspen:met inwendige schroefdraad en paspen
Inbouwpositie
Willekeurig
Bedrijfsdruk
1:8
Productgewicht
126
Grijpkracht per grijpklauw bij 6 bar sluiten
43.4
Max. werkfrequentie grijper
3
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Herhaalnauwkeurigheid grijper
0.02
Symbool
997349
Bouwgrootte
16
Corrosiebestendigheidsklasse KBK
0 - geen corrosiebelasting
Grijpkrachtzekering
Bij het openen
Max. vervangingsnauwkeurigheid
0.2
Slag per grijpklauw
6
Max. kracht aan de grijpklauw Fz statisch
84
Max. moment aan de grijpklauw Mx statisch
0.94
Max. moment aan de grijpklauw My statisch
0.71
Max. moment aan de grijpklauw Mz statisch
0.71
Min. openingstijd bij 6 bar
18
Min. sluittijd bij 6 bar
17
Rotatiesymmetrie
0.2
Max. grijpklauwspeling Sz
0
Max. grijpklauwhoekspeling ax, ay
0
Materiaal-informatie
RoHS conform
Massatraagheidsmoment
0.215
LABS-conformiteit
VDMA24364-B2-L
Aandrijvingstype
Pneumatisch
Geschiktheid voor de productie van Li-ion-batterijen
Geschikt voor batterijproductie met lagere Cu/Zn/Ni-waarden (F1a)
Geleiding
Kogelgeleiding
Bedrijfsdruk
14.5:116
Totale grijpkracht bij 6 bar sluiten
86.8
Max. massa per externe grijpvinger
50
Bedrijfsdruk
0.1:0.8
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
Materiaal behuizing
Aluminium, geanodiseerd
Materiaal grijpklauw
Hooggelegeerd roestvast staal
