Douane code
84.798.997
Land van oorsprong
CN
EAN code
4052568553944
Artikelnummer Festo
8116740
Type

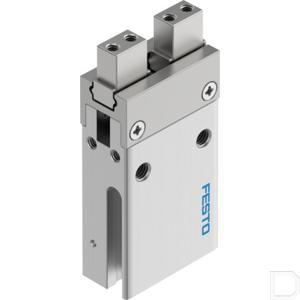

Parallelgrijper DHPC
Werking
dubbelwerkend
Varianten
Metalen met koper, zink of nikkel als hoofdbestanddeel mogen niet worden gebruikt. Met uitzondering van nikkel in staal, chemisch vernikkelde oppervlakken, printplaten, leidingen, elektrische connectoren en spoelen.
Constructieve opbouw
Aansluitrichting onder:Plat bevestigingstype voor grijpvingers:Hefboom:Gedwongen geleid bewegingsverloop
Omgevingstemperatuur
-10:60
Pneumatische aansluiting
M3
Positiedetectie
Voor naderingssensor
Grijperfunctie
Parallel
Aantal grijpklauwen
2
Bevestigingstype
Naar keuze::Directe bevestiging via doorgangsboring:Directe bevestiging via schroefdraad
Inbouwpositie
Willekeurig
Bedrijfsdruk
1.5:8
Productgewicht
25
Grijpkracht per grijpklauw bij 6 bar sluiten
5.5
Grijpkracht per grijpklauw bij 6 bar openen
7.3
Max. werkfrequentie grijper
3
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Herhaalnauwkeurigheid grijper
0.02
Symbool
991894
Bouwgrootte
6
Corrosiebestendigheidsklasse KBK
0 - geen corrosiebelasting
Grijpkrachtzekering
zonder
Max. vervangingsnauwkeurigheid
0.2
Slag per grijpklauw
2
Max. kracht aan de grijpklauw Fz statisch
22
Max. moment aan de grijpklauw Mx statisch
0.24
Max. moment aan de grijpklauw My statisch
0.11
Max. moment aan de grijpklauw Mz statisch
0.11
Min. openingstijd bij 6 bar
9
Min. sluittijd bij 6 bar
11
Rotatiesymmetrie
0.2
Max. grijpklauwspeling Sz
0
Max. grijpklauwhoekspeling ax, ay
0
Materiaal-informatie
RoHS conform
Massatraagheidsmoment
0.011
LABS-conformiteit
VDMA24364-B2-L
Aandrijvingstype
Pneumatisch
Geschiktheid voor de productie van Li-ion-batterijen
Geschikt voor batterijproductie met lagere Cu/Zn/Ni-waarden (F1a)
Geleiding
Kogelgeleiding
Bedrijfsdruk
21.75:116
Totale grijpkracht bij 6 bar openen
14.6
Totale grijpkracht bij 6 bar sluiten
11
Max. massa per externe grijpvinger
6
Bedrijfsdruk
0.15:0.8
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
Materiaal behuizing
Aluminium, geanodiseerd
Materiaal grijpklauw
Hooggelegeerd roestvast staal
