Douane code
84.798.997
Land van oorsprong
CN
EAN code
4052568554194
Artikelnummer Festo
8116765
Type

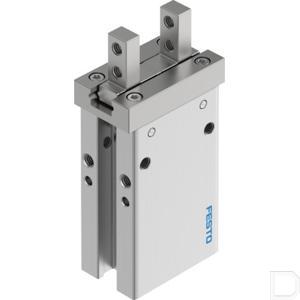

Parallelgrijper DHPC
Werking
Enkelwerkend:Gesloten
Varianten
Metalen met koper, zink of nikkel als hoofdbestanddeel mogen niet worden gebruikt. Met uitzondering van nikkel in staal, chemisch vernikkelde oppervlakken, printplaten, leidingen, elektrische connectoren en spoelen.
Constructieve opbouw
Aansluitrichting zijkant:Hefboom:Standaard bevestigingstype voor grijpvingers:Gedwongen geleid bewegingsverloop
Omgevingstemperatuur
-10:60
Pneumatische aansluiting
M3
Positiedetectie
Voor naderingssensor
Grijperfunctie
Parallel
Aantal grijpklauwen
2
Bevestigingstype
Naar keuze::Directe bevestiging via doorgangsboring:Directe bevestiging via schroefdraad:met doorgangsboring en paspen:met inwendige schroefdraad en paspen
Inbouwpositie
Willekeurig
Bedrijfsdruk
3.5:8
Productgewicht
57
Grijpkracht per grijpklauw bij 6 bar openen
19.6
Max. werkfrequentie grijper
3
Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
Herhaalnauwkeurigheid grijper
0.02
Symbool
997348
Bouwgrootte
10
Corrosiebestendigheidsklasse KBK
0 - geen corrosiebelasting
Grijpkrachtzekering
Bij het sluiten
Max. vervangingsnauwkeurigheid
0.2
Slag per grijpklauw
2
Max. kracht aan de grijpklauw Fz statisch
33
Max. moment aan de grijpklauw Mx statisch
0.18
Max. moment aan de grijpklauw My statisch
0.28
Max. moment aan de grijpklauw Mz statisch
0.28
Min. openingstijd bij 6 bar
12
Min. sluittijd bij 6 bar
26
Rotatiesymmetrie
0.2
Max. grijpklauwspeling Sz
0
Max. grijpklauwhoekspeling ax, ay
0
Materiaal-informatie
RoHS conform
Massatraagheidsmoment
0.045
LABS-conformiteit
VDMA24364-B2-L
Aandrijvingstype
Pneumatisch
Geschiktheid voor de productie van Li-ion-batterijen
Geschikt voor batterijproductie met lagere Cu/Zn/Ni-waarden (F1a)
Geleiding
Kogelgeleiding
Bedrijfsdruk
50.75:116
Totale grijpkracht bij 6 bar openen
39.2
Max. massa per externe grijpvinger
25
Bedrijfsdruk
0.35:0.8
Aanwijzing bij het bedrijfs-/stuurmedium
Geoliede werking mogelijk (in de verdere werking vereist)
Materiaal behuizing
Aluminium, geanodiseerd
Materiaal grijpklauw
Hooggelegeerd roestvast staal
