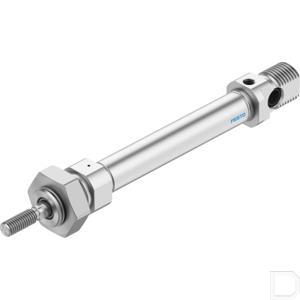

Normcilinder ESNU-12-50-P-A

Merk Festo | Artikelnummer: ESNU1250PA

Productdocumentatie

Douane code 84.123.100

Land van oorsprong DE

EAN code 4052568067182

Artikelnummer Festo 19262

Werking Drukkend:Enkelwerkend

Varianten Enkele zuigerstang

Constructieve opbouw Zuiger:Zuigerstang:Cilinderbuis

Zuiger-Ø 12 mm

Slag 50

Omgevingstemperatuur -20:80

Pneumatische aansluiting M5

Conform norm CETOP RP 52 P:ISO 6432

Positiedetectie Voor naderingssensor

Demping Elastische dempingsringen/-platen aan beide zijden

Bevestigingstype Met toebehoren

Inbouwpositie Willekeurig

Bedrijfsdruk 1.5:10

Basisgewicht bij 0 mm slag 75

Gewichtstoeslag per 10 mm slag 4

Bewogen massa bij 0 mm slag 18.5

Toeslag verplaatste massa per 10 mm slag 2

Theoretische kracht bij 6 bar, uitgaand 61

Impactenergie in de eindposities 0.07

Bedrijfsmedium Perslucht conform ISO 8573-1:2010 [7:4:4]

Symbool 991729

Corrosiebestendigheidsklasse KBK 2 - matige corrosiebelasting

Materiaal-informatie RoHS conform

LABS-conformiteit VDMA24364-B1/B2-L

Zuigerstangschroefdraad M6

Bedrijfsdruk 0.15:1

Aanwijzing bij het bedrijfs-/stuurmedium Geoliede werking mogelijk (in de verdere werking vereist)

Materiaal cilinderbuis Hooggelegeerd roestvast staal

Materiaal deksel Aluminium kneedlegering:Kleurloos geanodiseerd

Materiaal zuigerstang Hooggelegeerd roestvast staal

Materiaal afdichtingen NBR:TPE-U(PU)

Zuigerstangeinde Buitendraad

Type Normcilinder ESNU

Voordelen:: Geen instelling vereist; Tijdsbesparend; Uitwisselbaar met andere 6432 genormeerde cilinders

Details:: - Rond cilinders met zuiger Ø 8 to 25 mm conform ISO 6432; - Verschillende varianten eveneens gebaseerd op deze norm; - Deze serie is niet reviseerbaar; - Cilinderkappen zijn gefelst; - Fexibele kunststof eindbuffering en magneet

Eigenschappen:: - Zuigerstang: Hoog-gelegeerd RVS; - Frontkap: Aluminium; - Cilinderbuis: Hoog-gelegeerd RVS; - Eindkap: Aluminium; - Afdichtingen: Polyurethaan, NBR; - Veer: Verenstaal
