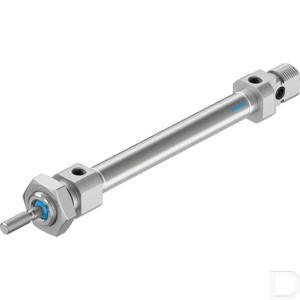

Normcilinder DSNU-8-50-P-A

Productdocumentatie

Omgevingstemperatuur bereik -20°C <> +80°C ( standaard uitvoering )

Omgevingstemperatuur -20 + 80ºC ( standaard uitvoering )

Douane code 84.123.100

Land van oorsprong DE

Cilinderboring (mm) 8

EAN code 4052568003012

Festo artikelnr. 19180

Lengte zuigerstang schroefdraad tot middelste montageboring onderzijde (mm) 114

Lengte zuigerstang schroefdraad naar eind cilinderbehuizing (mm) 112

Fabrikant productnaam DSNU-8-50-P-A

Montageboring, diameter onderzijde (mm) 4

Montagedraad cilinder BE M12x1,25

OEM nummer DSNU-8-50-P-A

Buitendiameter (mm) 15

Eenheid Per stuk

Zuigerstang vierkant (mm) 4

Zuigerstang schroefdraad M4

Zuigerstang schroefdraadlengte (mm) 12

Pneumatische aansluiting M5

Slaglengte 50

Theoretische kracht bij 6 bar, uitgaand (N) 30

Theoretische kracht bij 6 bar, ingaand (N) 23

Gewicht (g) 44

Werkdruk min. max. (bar) 1,5 - 10

Voordelen:: Geen instelling vereist; Tijdsbesparend; Uitwisselbaar met andere 6432 genormeerde cilinders

Details:: - Rond cilinders met zuiger Ø 8 to 25 mm conform ISO 6432; - Verschillende varianten eveneens gebaseerd op deze norm; - Deze serie is niet reviseerbaar; - Cilinderkappen zijn gefelst; - Fexibele kunststof eindbuffering en magneet

Eigenschappen:: - Zuigerstang: Hoog-gelegeerd RVS; - Frontkap: Aluminium; - Cilinderbuis: Hoog-gelegeerd RVS; - Eindkap: Aluminium; - Afdichtingen: Polyurethaan, NBR; - Veer: Verenstaal
