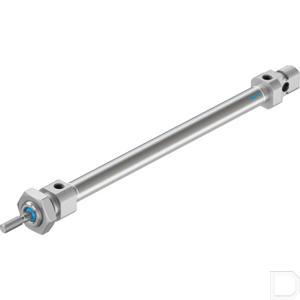

Normcilinder DSNU-8-100-P-A

Productdocumentatie

Omgevingstemperatuur bereik -20°C <> +80°C ( standaard uitvoering )

Omgevingstemperatuur -20 + 80ºC ( standaard uitvoering )

Douane code 84.123.100

Land van oorsprong DE

EAN code 4052568066949

Festo artikelnr. 19182

Lengte zuigerstang schroefdraad tot middelste montageboring onderzijde (mm) 164

Lengte zuigerstang schroefdraad naar eind cilinderbehuizing (mm) 162

Fabrikant productnaam DSNU-8-100-P-A

Montageboring, diameter onderzijde (mm) 4

Montagedraad cilinder BE M12x1,25

Eenheid Per stuk

Zuigerstang vierkant (mm) 4

Zuigerstang schroefdraadlengte (mm) 12

Pneumatische aansluiting M5

Bevestigingsdraad diameter - stangverbinding 4

Origineel nummer DSNU-8-100-P-A

Gewicht 56

Buiten Ø 15

Slaglengte 100

Theoretische kracht bij 6 bar, uitgaand (N) 30

Theoretische kracht bij 6 bar, ingaand (N) 23

Werkdruk min. max. (bar) 1,5 - 10

Voordelen:: Geen instelling vereist; Tijdsbesparend; Uitwisselbaar met andere 6432 genormeerde cilinders

Details:: - Rond cilinders met zuiger Ø 8 to 25 mm conform ISO 6432; - Verschillende varianten eveneens gebaseerd op deze norm; - Deze serie is niet reviseerbaar; - Cilinderkappen zijn gefelst; - Fexibele kunststof eindbuffering en magneet

Eigenschappen:: - Zuigerstang: Hoog-gelegeerd RVS; - Frontkap: Aluminium; - Cilinderbuis: Hoog-gelegeerd RVS; - Eindkap: Aluminium; - Afdichtingen: Polyurethaan, NBR; - Veer: Verenstaal
