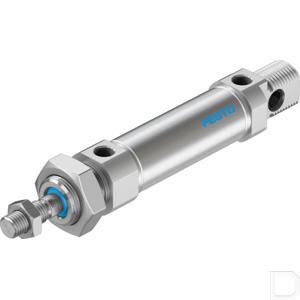

Normcilinder DSNU-25-35-P-A

Merk Festo | Artikelnummer: DSNU2535PA

Productdocumentatie

Naar accessoires

Bekijk de varianten

Specificaties

Douane code 84.123.100

Land van oorsprong DE

EAN code 4052568108885

Artikelnummer Festo 1908308

Type Normcilinder DSNU

Werking dubbelwerkend

Varianten Enkele zuigerstang

Constructieve opbouw Zuiger:Zuigerstang:Cilinderbuis

Zuiger-Ø 25 mm

Slag 35

Omgevingstemperatuur -20:80

Pneumatische aansluiting G1/8

Conform norm CETOP RP 52 P:ISO 6432

Positiedetectie Voor naderingssensor

Demping Elastische dempingsringen/-platen aan beide zijden

Bevestigingstype Met toebehoren

Inbouwpositie Willekeurig

Bedrijfsdruk 1:10

Basisgewicht bij 0 mm slag 238

Gewichtstoeslag per 10 mm slag 11

Bewogen massa bij 0 mm slag 71

Toeslag verplaatste massa per 10 mm slag 6

Theoretische kracht bij 6 bar, uitgaand 294.5

Theoretische kracht bij 6 bar, ingaand 247.4

Impactenergie in de eindposities 0.3

Bedrijfsmedium Perslucht conform ISO 8573-1:2010 [7:4:4]

Symbool 991217

Corrosiebestendigheidsklasse KBK 2 - matige corrosiebelasting

Materiaal-informatie RoHS conform

LABS-conformiteit VDMA24364-B1/B2-L

Zuigerstangschroefdraad M10x1,25

Geschiktheid voor cleanrooms, gemeten volgens ISO 14644-14 Klasse 6 volgens ISO 14644-1

Bedrijfsdruk 0.1:1

Aanwijzing bij het bedrijfs-/stuurmedium Geoliede werking mogelijk (in de verdere werking vereist)

Materiaal cilinderbuis Hooggelegeerd roestvast staal

Materiaal deksel Aluminium kneedlegering:Kleurloos geanodiseerd

Materiaal zuigerstang Hooggelegeerd roestvast staal

Materiaal afdichtingen NBR:TPE-U(PU)

Zuigerstangeinde Buitendraad

DSNU-25-...-P-A vaste buffering en magneet

Toepassingsgebied:: - Voor kleine belastingen; - Lage snelheden

Voordelen:: - Geen instelling vereist; - Tijdsbesparend; - Uitwisselbaar met andere 6432 genormeerde cilinders

Details:: - Rond cilinders met zuiger ø 8 to 25 mm conform ISO 6432; - Verschillende varianten eveneens gebaseerd op deze norm; - Deze serie is niet reviseerbaar; - Cilinderkappen zijn gefelst; - Fexibele kunststof eindbuffering en magneet

Technische informatie:: - Zuigerstang : Hoog-gelegeerd RVS; - Frontkap : Aluminium; - Cilinderbuis : Hoog-gelegeerd RVS; - Eindkap : Aluminium; - Afdichtingen : Polyurethaan, NBR; - Veer : Verenstaal
