Extra massafactor per 10 mm slag (g)
6
Extra gewicht per 10 mm slag (g)
11
Omgevingstemperatuur bereik
-20°C <> +80°C ( standaard uitvoering )
Omgevingstemperatuur
-20 + 80ºC ( standaard uitvoering )
Montagepositie
willekeurig
Basisgewicht voor 0 mm slag (g)
238
Douane code
84.123.100
Corrosiebestendigheidsklasse CRC
2
Land van oorsprong
DE
Demping
P: elastische dempingsringen/-platen aan beide zijden
Ontwerp structuur
Zuiger; Zuigerstang; Cilindertrommel
EAN code
4052568067083
Festo artikelnr.
19228
Lengte zuigerstang schroefdraad tot middelste montageboring onderzijde (mm)
404
Lengte zuigerstang schroefdraad naar eind cilinderbehuizing (mm)
397,2
Fabrikant productnaam

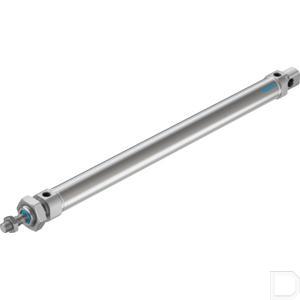

DSNU-25-300-P-A
Materiaal cover
Smeedaluminiumlegering; neutrale anodisatie
Materiaal cilinder vat
High alloy steel, non-corrosive
Materiaal zuigerstang
hooggelegeerd staal roestvrij
Materiaal afdichtingen
NBR; TPE-U(PU)
Materiaal opmerking
RoHS conform
Wijze van bediening
double-acting
Montageboring, diameter onderzijde (mm)
8
Montagedraad cilinder BE
M22x1,5
Bewegende massa met 0 mm slag (g)
71
Opmerking over het besturings- en stuurmedium
Geoliede werking mogelijk (vereist in verdere werking)
Aandrijfmiddel
Perslucht volgens ISO8573-1:2010 [7:4:4]
Eenheid
Per stuk
Zuigerstang vierkant (mm)
10
Zuigerstang schroefdraadlengte (mm)
22
Schroefdraad zuiger
Uitwendige schroefdraad
Pneumatische aansluiting
G1/8
Positie detectie
voor naderingsschakelaar
Slagenergie
0,3
Type bevestiging
Met accessoires
Bevestigingsdraad diameter - stangverbinding
10
Norm
Germanischer Lloyd
Origineel nummer
DSNU-25-300-P-A
Gewicht
567
Buiten Ø
27
Slaglengte
300
Theoretische kracht bij 6 bar, uitgaand (N)
294,5
Theoretische kracht bij 6 bar, uitgaand (N)
295
Theoretische kracht bij 6 bar, ingaand (N)
247,4
Theoretische kracht bij 6 bar, ingaand (N)
247
Varianten
Enkelzijdige zuigerstang
Werkdruk min. max. (bar)
1 - 10
